Modelo: | WB-TDxxxx5NB |
Local de Origem: | Zhejiang,China (continente) |
Marca: | Site de telecomunicações |
Certificado: | Marcação, ISO, ROHS, GV |
Função: | Usado em casa ou escritório |
Material: | aço laminado a frio spcc |
Grossura: | Perfil de montagem 1,5mm outros 1,0mm |
Instalação: | montado |
Carregamento estático: | 45kg |
Sruface: | Geada ou rugas |
Cor: | Cinza ou Preto |
Status de disponibilidade: | |
---|---|
Quantidade: | |
WB-TDxxxx5NB
Webitelecomms
Termos de negociação | Capacidade de fornecimento | ||
Prazo Comercial | EXW, FOB, CIF, DDU | Capacidade de produção | 5.000 unidades/mês |
Pagamento | L/C, T/T, PAYPAL, WU | Pacote | Cartão de 7 camadas |
Quantidade mínima | 10 unidades | Tempo de espera | 4 semanas |

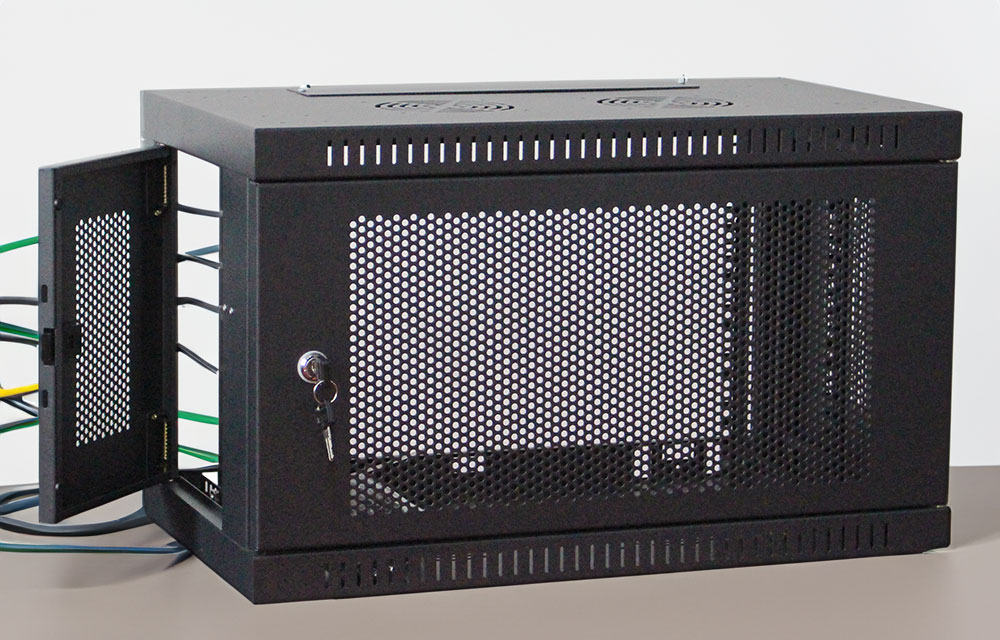

O gabinete WB-TDxxxx5NB foi projetado especificamente para a instalação de dispositivos de dados e telecomunicações, bem como seus sistemas de distribuição. Este gabinete montável em rack de 19' oferece uma estrutura fácil de usar com capacidade de carga máxima de até 50KG. Seu método de montagem conveniente o torna uma escolha popular para dispositivos de cabeamento de dados.
Características:
Portas:
Porta frontal de malha com furos redondos e fechadura de cilindro para maior segurança.
Orifício de montagem na parede traseira (sem painel traseiro).
Painéis laterais ventilados removíveis que podem ser trancados ou abertos como portas.
Acessórios:
4 trilhos de montagem de 19' com ajuste de posição de 1,50 mm.
1 do cabo de ligação à terra na parte frontal.
10 conjuntos de parafusos com gaiola M6 extras.
Entrada do cabo:
Superior: 1 entrada de cabeamento de 150×100mm.
Parte inferior: 2 entradas de cabeamento de 150×50mm.
Opções adicionais disponíveis mediante solicitação.
Pacote:
Estrutura montada para maior capacidade de carga e instalação que economiza mão de obra.
Embalagem em caixa de papelão neutra da Webitelecomms.
Paletes de madeira compensada disponíveis como opção.
Sugestões de tamanho:
Largura: 550mm, 600mm.
Profundidade: 450 mm, 550 mm, 600 mm.
Altura: 4U, 6U, 9U, 12U, 15U, 18U, OEM. Tamanhos personalizados também estão disponíveis.
Padrão e materiais da indústria:
Em conformidade com ANSI/EIA, RS-310-D; IEC297-2; DIN41491:PARTE1; DIN41494:PART7; Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície: Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática.
Materiais: Aço laminado a frio SPCC ou aço EG.
Espessura: Perfil de montagem - 1,5mm, outros - 1,00mm a 1,20mm.
Grau IP: IP-20.
Capacidade de Carga: Carga Estática Máxima - 50 KG.
Cor do corpo: RAL9005 (preto), RAL7035 (cinza), etc.
O gabinete WB-TDxxxx5NB oferece uma solução confiável e eficiente para abrigar dispositivos de dados e telecomunicações. Com sua construção robusta, recursos convenientes e adesão aos padrões da indústria, proporciona um ambiente seguro e organizado para o seu equipamento.
Ficha de dados
NÃO. | Nome da peça | Quantidade | Unidade | Materiais | Tratamento | Observação |
1 | Quadro | 1 | Pedaço | Aço SPCC de 1,2 mm | Revestimento em pó | |
2 | Porta da frente | 1 | Pedaço | Aço SPCC de 1,0 mm | Revestimento em pó | VENTILADO |
3 | Painel lateral | 2 | Pedaço | Aço SPCC de 1,0 mm | Revestimento em pó | porta lateral |
4 | Dobradiça do painel lateral | 2 | Pedaço | Aço inoxidável | - | |
5 | Fundo | 1 | Pedaço | Aço SPCC de 1,0 mm | Revestimento em pó | |
6 | Principal | 1 | Pedaço | Aço SPCC de 1,0 mm | Revestimento em pó | |
7 | Perfil de montagem | 4 | Pedaço | Aço SPCC de 1,5 mm | Revestimento em pó | GE opcional |
8 | Fechadura pequena | 1 | Pedaço | Liga de zinco | - | Porta da frente |
9 | Parafuso de aterramento | 1 | Pedaço | Cabo Y&G | - | |
10 | Painel de glândula | 2 | Pedaço | Aço SPCC de 1,0 mm | Revestimento em pó | Parafuso M4 |
11 | Parafuso M6 | 10 | Definir | Aço Mn56, zincado | Revestimento em pó | |
12 | Dobradiça | 2 | Definir | Aço inoxidável | - | porta da frente |
13 | Trava de abertura rápida | 4 | pedaço | Plástico | Revestimento em pó | Na porta lateral |
-Acessórios correspondentes-:
PDU | - por exemplo. PDU de 1U de 6 a 9 vias |
Painéis de patch | - por exemplo. Painel de conexão Cat6 UTP de 24 portas |
Prateleiras | -por exemplo. 1 x prateleira fixa |
UPS | -por exemplo. UPS montável em rack de 1KVA |
Trocar | -por exemplo. Switch PoE de 19' e 8 portas |
Outros | etc.. |
Lista de tamanhos usuais
Modelo | L x P x A | U | Modelo | L x P x A | U |
WB-TD54045NB | 545×450×278 milímetros | 4U | WB-DT56045NB | 545×600×278 milímetros | 4U |
WB-DT54065NB | 545×450×367 milímetros | 6U | WB-DT56065NB | 545×600×367 milímetros | 6U |
WB-DT54095NB | 545×450×456 milímetros | 9U | WB-DT56095NB | 545×600×456 milímetros | 9U |
WB-DT54125NB | 545×450×500 milímetros | 12U | WB-DT56125NB | 545×600×500mm | 12U |
WB-DT54155NB | 545×450×634 milímetros | 15U | WB-DT56155NB | 545×600×634 milímetros | 15U |
WB-DT54185NB | 545×450×900 milímetros | 18U | WB-DT56185NB | 545×600×900 milímetros | 18U |
WB-DT54225NB | 545×450×1078 milímetros | 22U | WB-DT56225NB | 545×600×1078mm | 22U |
= Envio e Entrega =
Remessa | Observação |
Expressar | Porta a porta, muito conveniente, não precisa de liberação ou coleta |
De avião | De aeroporto para aeroporto, você precisa fazer o desembaraço aduaneiro e retirar a mercadoria no aeroporto local |
Por mar | De porto a porto e você precisa fazer o desembaraço aduaneiro e retirar a mercadoria no porto local |
