WB-OD-D
Webitelecomms
9403200000

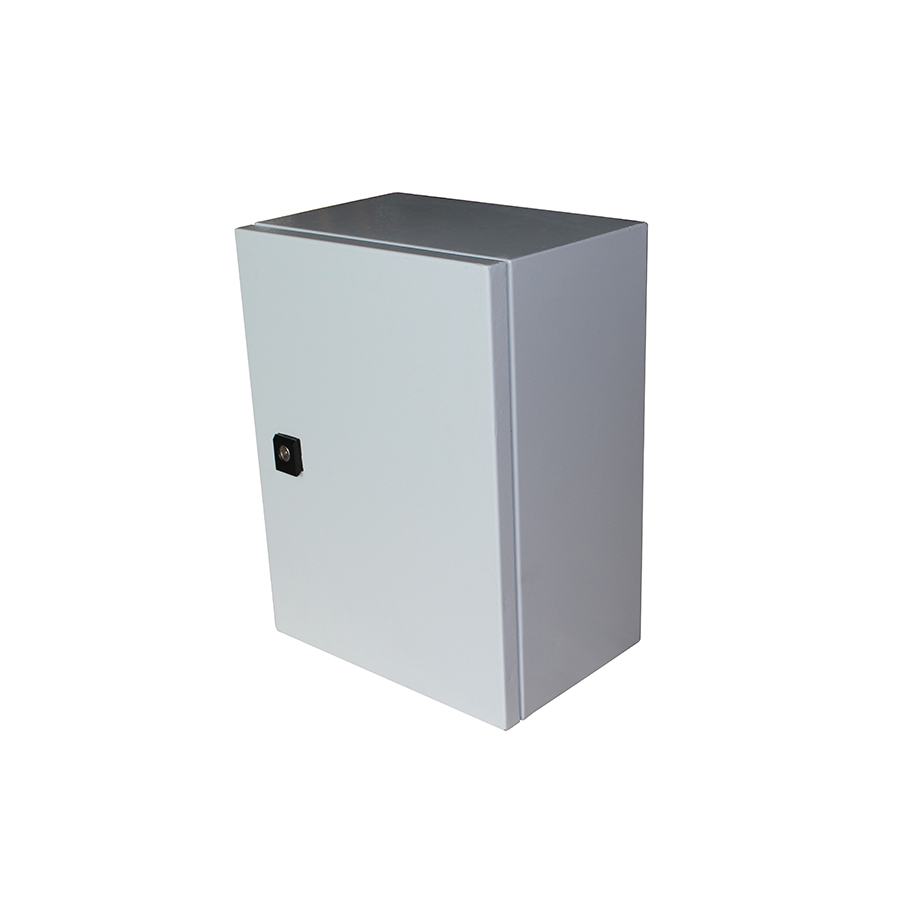

Armário de parede externa IP66 com cor cinza
O WB-OD-D segue o sistema padronizado do Código de Proteção Internacional da IEC para medir capacidades.
O Código IP reflete o grau de proteção como “IP” seguido de dois números;
o primeiro dígito mostra até que ponto os invólucros estão protegidos contra partículas/poeira e a proteção de terceiros contra perigos fechados.
O segundo dígito indica a extensão da proteção contra a água.
Possuímos gabinetes IP66 que oferecem proteção completa contra partículas/poeira e um controle rigoroso de proteção contra água. Como todos os nossos gabinetes observam rigorosamente os padrões, você pode esperar gabinetes para ambientes externos de primeira linha e com preços competitivos.
IP66= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
A água projetada em jatos potentes (bico de 12,5 mm) contra o invólucro de qualquer direção não terá efeitos nocivos.
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Personalizado com recortes, isolamento, dobradiças, travas ou fechaduras
Nossos invólucros à prova de intempéries são a solução para produtos em ambientes industriais com altas demandas de segurança, durabilidade, confiabilidade e economia de custos para o usuário final.
• Segurança - testado e aprovado por laboratórios de testes terceirizados.
• Durabilidade - os materiais utilizados proporcionam alta durabilidade em condições e ambientes difíceis.
• Confiabilidade - contatos de alta qualidade garantem confiabilidade. (IP66)
• Economia de custos - projetado para instalação rápida e fácil.
• Construção - Corpo e porta/tampa são formados em aço laminado a frio de calibre 16 ou 18. (1,0/1,2mm)

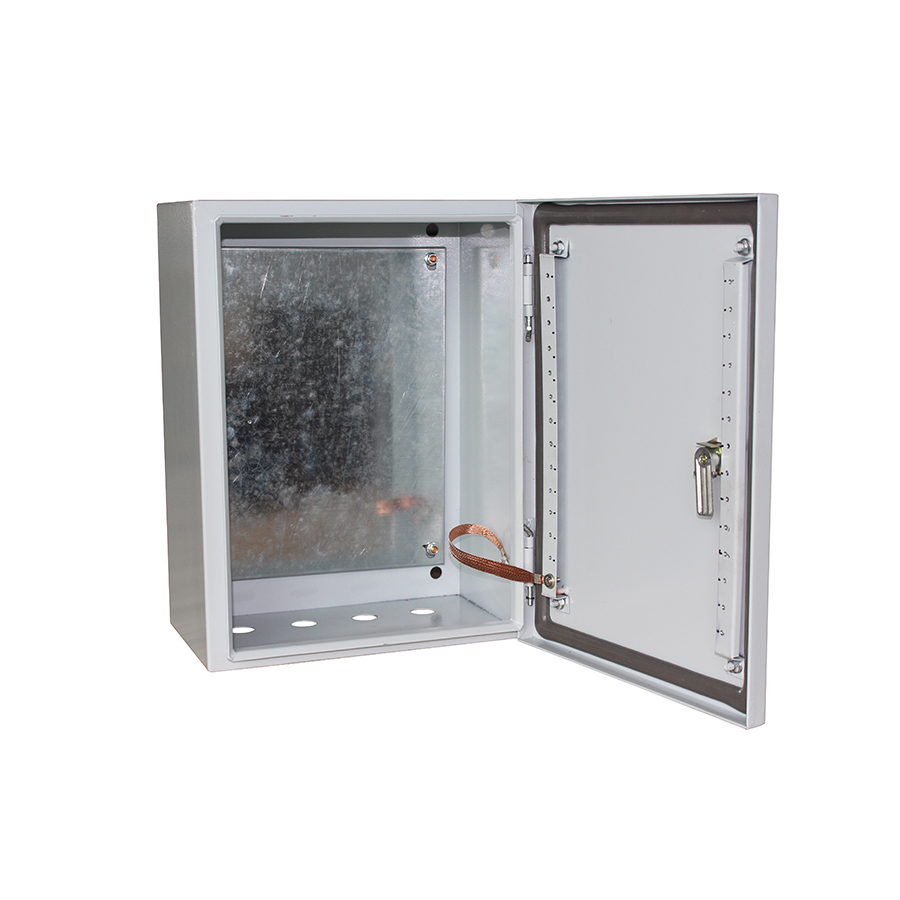

- com porta interna removível em chapa de aço, ajustável em profundidade
- O painel interno removível é formado por chapa galvanizada de calibre 14 ou 16
- Fornecido hardware de aterramento e montagem em painel.
Características
- Porta totalmente metálica com chave e barra de aterramento - fechadura à prova d'água
- corpo da estrutura de soldagem
- Painel de montagem galvanizado/revestido a pó para instalação do dispositivo

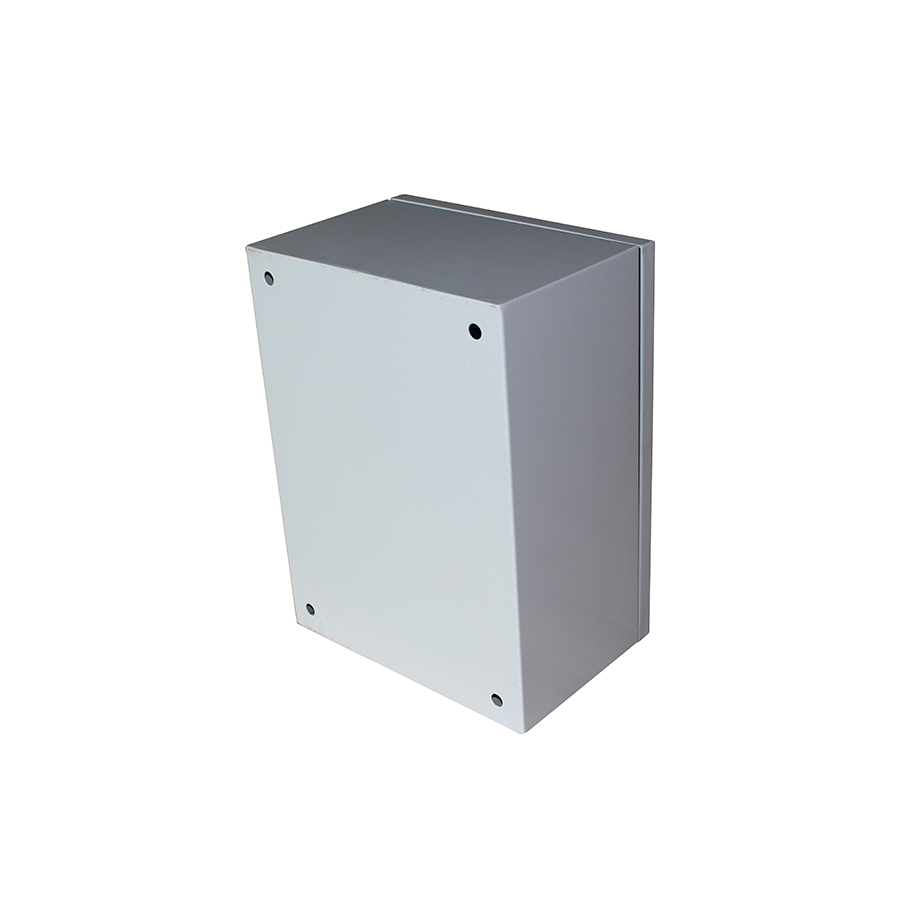

- Projeto de montagem na parede traseira (com parafusos de ancoragem), usando cola impermeabilizante para vedação
- Entrada inferior do cabo, vedação via flange metálica
- Varia a especificação de acordo com os requisitos especiais dos clientes
- periférico é opcional [sistema de iluminação, alarme de fumaça, sensor de temperatura etc.
Tamanho da amostra de 300 x 200 x 400 mm, tamanho personalizado é aceitável para processamento OEM
Largura: 300mm
Profundidade: 200 milímetros
Altura: 400mm
Padrão e Matérial:
Cumprir com
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície:Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática
Material: Aço laminado a frio SPCC ou chapa zincada ou aço inoxidável
Grossura:Painel de montagem: 2,0 mm, outros: 1,20 mm
Grau IP: IP-66 ou IP65
Cor do corpo: RAL7035 (Os outros) ou personalizado
Condições ambientais:
Temperatura: -40°C ~+ 60°C
Umidade relativa: ≤95% (a 40°C)
Pressão atmosférica: 70kPa ~ 106kPa
Especificações Técnicas:
-O grau de proteção atinge IP66.
-Trabalhando com comprimento de onda de 850nm, 1310nm e 1550nm.
-Pressurização entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥3000V (DC) / 1 minuto sem qualquer quebra ou flashover.
-Resistência de isolamento entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥20.000M Ω/ 500V (DC).
-Cada superfície do gabinete pode suportar uma pressão vertical superior a 980N.
-A parte mais externa da porta pode suportar uma pressão vertical superior a 200N quando a porta está aberta.
-A posição de fixação do cabo pode suportar uma força de tração axial de 1000N, bem como três vezes de torção reciclável de ±90°.
-Durabilidade mecânica: Nenhum dano para todos os conectores e adaptadores após 500 vezes de acoplamento.
| Materiais | Chapa galvanizada, aço SPCC |
| Grossura | 1,2 mm, 1,5 mm, 2,0 mm e etc estão disponíveis para serem projetados para o material usado |
| Processamento | Corte a laser, perfuração CNC, dobra CNC, soldagem, estampagem, etc. |
| Tratamento de superfície | Pintura, pintura eletrostática a plasma, galvanização a quente, revestimento em pó, polimento, escovação, cataforese, etc. |
| Certificação | CE, ROHS, GV, ISO, REACH |
| Prazo de entrega | 35 dias após o depósito recebido |
| Arquivos disponíveis | Trabalhos sólidos, Auto CAD, PDF |
| Marca | WebiTelecomunicações |
| PI | IP55,65 e 66 |
| Impermeável | 0,2Mpa, 10mm/min,30min, Suportar pressão de água 0,2Mpa; Intensidade de pulverização de água: 10 mm/min. (por 30 min) Nenhum vazamento dentro |
| Principais clientes | Doméstico, Médio Oriente, Norte da Europa, África |
| Campos de aplicação | Usado para instalar dispositivos de armazenamento em trilho DIN, dispositivos de telecomunicações que não sejam de 19'. |
| Tipo | Vedação completa |
| Estrutura | A estrutura pode ser projetada para satisfazer as necessidades dos clientes |
| Resistência de Isolamento | >1000MV/500VCC |
| Suportar Tensão | >3000VDC/min e sem quebra de arco elétrico |
| Pacote | Pacote com caixa de papel duro, caixa de madeira compensada, caixa de madeira, caixa de madeira de fumigação selada livre de insetos, Embalagem neutra, plástico bolha dentro da embalagem, caixa PE, EPE, palete e etc. mediante solicitação do cliente |
| Fabricação por contrato | Serviço OEM, serviço de design, etiqueta do comprador oferecida |
| Rev. Parar temp. de ar-condicionado, ventilador/calor-ex | Toda a temperatura. poderia ser projetado para satisfazer as exigências dos clientes |
| Método de instalação | Instalação completa do módulo (colocação aérea, colocação de piper, enterramento direto) |
# Lista de tamanhos
| Número do item | Largo (MM) | Profundo (MM) | Alto (MM) |
| WB-OD-D 323 | 300 | 200 | 300 |
| WB-OD-D 324 | 300 | 200 | 400 |
| WB-OD-D 326 | 300 | 200 | 600 |
| WB-OD-D 423 | 400 | 200 | 300 |
| WB-OD-D 424 | 400 | 200 | 400 |
| WB-OD-D 426 | 400 | 200 | 600 |
| WB-OD-D 626 | 600 | 200 | 600 |
| WB-OD-D 628 | 600 | 200 | 800 |
| WB-OD-D xxx | personalizado | personalizado | personalizado |
# Visualização de amostra
CONDIÇÕES DE OPERAÇÃO
• Deve ser protegido contra:
– Danos mecânicos
– Manuseio inadequado
– Um uso diferente daquele para o qual o gabinete se destina
• O manuseio inadequado é especialmente:
– Sobrecarga (carga máxima recomendada excedida)
– Instalação de dispositivos que podem influenciar negativamente a operação e função do gabinete ou do equipamento instalado
– Alteração da construção ou desenho do gabinete
• Para garantir a carga máxima recomendada, é necessário distribuir a carga igualmente.
• Coloque o gabinete sobre um piso plano e ajuste as diferenças com os pés niveladores.
• Para evitar a penetração de poeira no caso em que os cabos passam por alguma das aberturas dos cabos, esta pode ser vedada com um painel cego com escova ou fixada por uma moldura de plástico (ambos podem ser adquiridos conosco).
• Todas as peças são feitas de materiais recicláveis e após a desativação do gabinete, ele deve ser descartado de acordo com os regulamentos relevantes.
• Este produto está totalmente de acordo com CE e RoHS
