| Modelo: | WB-SAxxxx97B |
| Local de Origem: | Ningbo,China (continente) |
| Marca: | Site de telecomunicações |
| Certificado: | Marcação, ISO, RoHS, GV, REACH |
| Materiais: | Aço laminado a frio SPCC ou aço EG |
| Carregamento estático: | 1200kg |
| Grossura: | Perfil de montagem: 2,0 mm, outros 1,2 ~ 1,5 mm |
| Pintar: | Geada ou Rugas |
| Estrutura: | Embalagem montada ou plana |
| WB-SA602297B: | |
|---|---|
| WB-SA603297B: | |
| WB-SA604297B: | |
| Quantidade: | |
WB-SAxxxx97B
Webitelecomms
Recursos do modelo SA
No campo, os RACKS DE SERVIDORES são comumente chamados de gabinetes de equipamentos passivos, incluindo gabinetes à prova de som, racks de baterias, racks de energia, racks mestres, etc.
Esses racks podem ser projetados para serem totalmente montados e instalados antes da entrega ou podem ser montados manualmente por sua equipe.
O gabinete WB-SA-xxxx97B é um gabinete padronizado projetado especificamente para a montagem de servidores, consoles e outros dispositivos de transmissão de dados.
É compatível com equipamentos montáveis em rack de 19' e possui uma estrutura robusta capaz de suportar equipamentos de TI com peso de até 1200KG.
O rack também possui uma grande área de ventilação, proporcionando mais de 4.500 cm quadrados de espaço de ventilação para um rack de tamanho 42U.
Atinge uma taxa de ventilação eficaz de 60%.
O gabinete inclui um ângulo de montagem dimensionado para fácil instalação.
Além disso, vem com 24 parafusos para montagem rápida e conveniente do corpo.

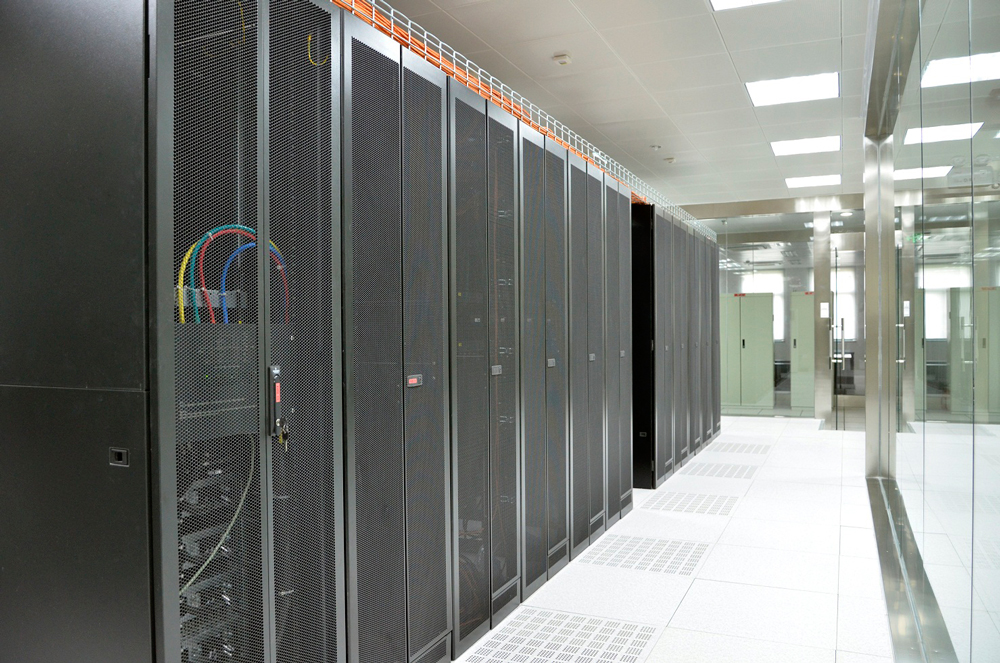

Este rack é normalmente utilizado para fins de contenção de rack DATA CENTER.
Portas de armário
A frente é uma porta perfurada hexagonal em arco, construída com trava de maçaneta giratória.
Portas traseiras duplas perfuradas com fechadura de 2 pontos.
Cada painel lateral foi dividido em 2 partes, trava opcional.
Acessórios de rack padrão
Sua bandeja de ventiladores AC, equipada com 2 ~ 6 ventiladores dependendo da profundidade do gabinete.
4 trilhos de montagem de 19' ajustáveis em posição integrados.
4 rodas resistentes e pés ajustáveis estão incluídos.
Existem duas bandejas de cabos verticais localizadas na parte frontal do rack.
Para garantir a segurança, cada lado do rack está devidamente aterrado.
O rack vem com 20 conjuntos de parafusos M6 extras.
Para racks com largura de 800 mm, há 4 trilhos de montagem 'de corpo único' e gerenciamento de cabos verticais incluídos para otimizar a utilização do espaço e a organização dos cabos.
Entrada de cabo
Principal - 4×30mm arredondado com tampa de borracha, retângulo 2~6 com faixa seriada
Parte inferior - 4×30mm arredondado com tampa de borracha, painel de entrada de 4×cabos
Pode pedir mais...
Pacote
A embalagem desmontada economiza 60% do volume, permite um armazenamento conveniente.
Caixa de papelão neutra Webitelecomms embalada
Palete de madeira compensada para opções
Sugestões de tamanho
Largura: 600.750.800 mm
Profundidade: 670.870.1070.1270 mm
Altura: 12U, 17U, 22U, 27U, 32U, 37U, 42U, 47U
Tamanho personalizado está disponível
Padrão e Materiais:
Cumprir com
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície:Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática
Materiais:SPCC aço laminado a frio ou aço EG
Grossura:Perfil de montagem: 2,0 mm, outros: 1,20 mm a 1,50 mm
Capacidade de rolamento do gabinete: 1200kg máx.
Grau IP: IP-20 somente interno
Cor do corpo:RAL9004(preto);RAL7035(cinza),etc
NÃO. | Item | 600W | 800W | Materiais | Tratamento | Observação |
1 | Quadro | 2 | 2 | Aço SPCC de 1,5 mm | Revestido a pó | |
2 | Porta da frente | 1 | 1 | Aço SPCC de 1,2 mm | Revestido a pó | |
3 | Painéis laterais | 4 | 4 | Aço SPCC de 1,2 mm | Revestido a pó | Removível |
4 | Porta dos fundos | 2 | 2 | Aço SPCC de 1,2 mm | Revestido a pó | |
5 | Trancar | 2 | 2 | Liga de zinco | - | Bloqueio da alça |
6 | Capa superior | 1 | 1 | Aço SPCC de 1,2 mm | Revestido a pó | |
7 | Bandeja de ventilador | 1 | 1 | Aço SPCC de 1,2 mm | Revestido a pó | |
8 | Ac fã | 2/4 | 2/4 | Ventilador CA 12038 | - | D>800,4 peças |
9 | Trava de abertura rápida | 8 | 8 | ABS | - | |
10 | Cabo de alimentação do ventilador | 1 | 1 | Cabo de PVC com plugue | - | L=1,5 a 2,0M |
11 | Painel inferior | 1 | 1 | Aço SPCC de 1,5 mm | Revestido a pó | |
12 | Ângulo de montagem | 6 | 6 | Aço SPCC de 1,5 mm | Revestido a pó | H≤27U, 4 unidades |
13 | Perfil de montagem | 4 | 4 | Aço SPCC de 2,0 mm | Revestido a pó | Zincado |
14 | Bandeja de cabos | 2 | 2 | Aço SPCC de 1,2 mm | Revestido a pó | |
15 | Rodízios | 4 | 4 | PU, aço | Revestido a pó | 2 C/freio |
16 | Pés M12 | 4 | 4 | Aço | Banhado a latão | |
17 | Parafusos M6 extras | 20 | 20 | Aço Mn56 | Zincado |
Lista de tamanhos usuais
| Modelo Número | L x P x A | U | Modelo Número | L x P x A | U |
| WB-SA-662297B | 600×670×1081 milímetros | 22U | WB-SA-604297B | 600×1070×1970 milímetros | 42U |
| WB-SA-682297B | 600×870×1081 milímetros | 22U | WB-SA-884297B | 800×870×1970 milímetros | 42U |
| WB-SA-602297B | 600×1070×1081 milímetros | 22U | WB-SA-804297B | 800×1070×1970 milímetros | 42U |
| WB-SA-663797B | 600×670×1748 milímetros | 37U | WB-SA-8A4297B | 800×1170×1970 milímetros | 42U |
| WB-SA-683797B | 600×870×1748 milímetros | 37U | WB-SA-604797B | 600×1070×2192 milímetros | 47U |
| WB-SA-603797B | 600×1070×1748 milímetros | 37U | WB-SA-684797B | 600×870×2192 milímetros | 47U |
| WB-SA-664297B | 600×670×1970 milímetros | 42U | WB-SA-884797B | 800x870x2192 milímetros | 47U |
| WB-SA-684297B | 600×870×1970 milímetros | 42U | WB-SA-804797B | 800x1070x2192 milímetros | 47U |
Sugerir equipamento habitual
· Equipamentos de Telecomunicações
· CFTV
· Segurança e transmissão
· Equipamento Ativo
· CENTRO DE DADOS
