WB-PC-32
Webitelecomms

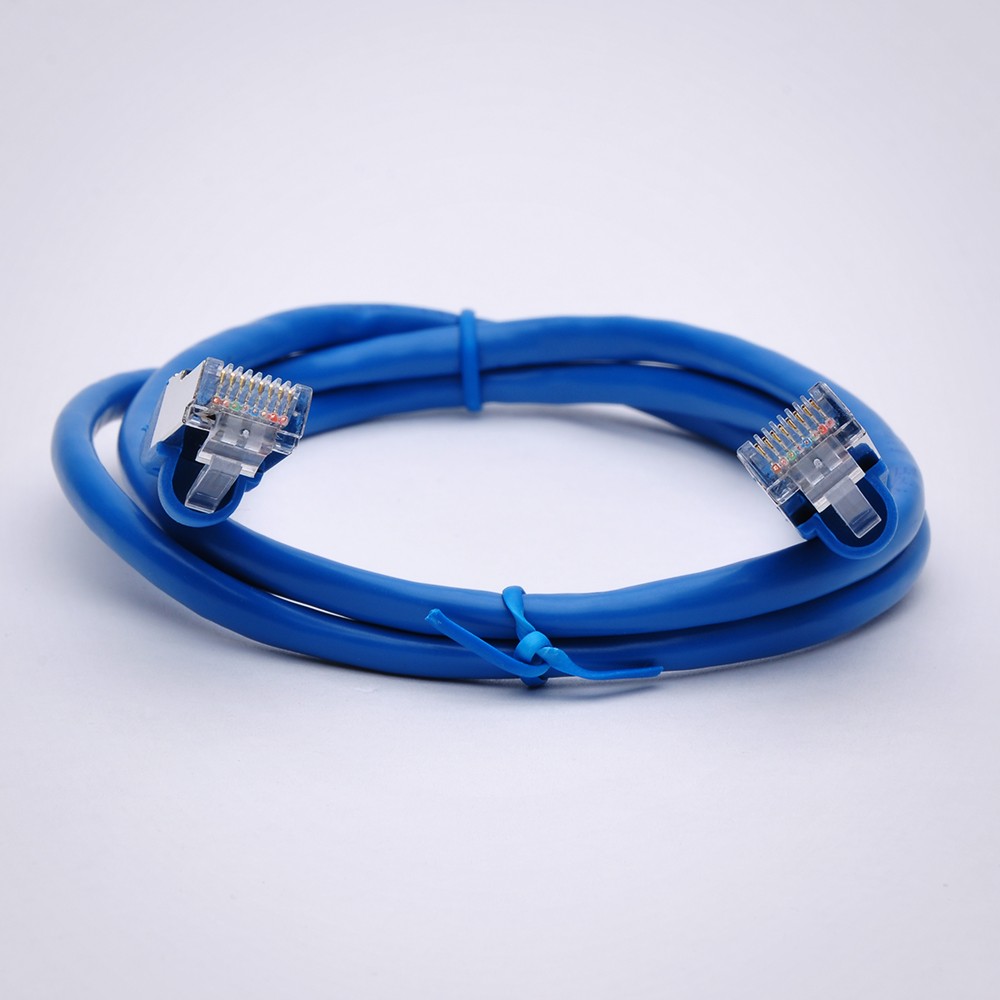

Patch cord de rede Ethernet blindado Cat5e (FTP)
Condutores: Cobre nu trançado 24AWG ou 26AWG ou 28AWG.
Isolamento: poliolefina
Código de cores:
pair1: azul, branco/azul
pair2: laranja, branco/laranja
Par3: Verde, branco/Verde
pair4: Marrom, branco/marrom
Ripcord: sob a jaqueta
Jaqueta: pvc ou LSZH
Padrões: UL444/CSA-C22.2 No 214, Tipo CM EIA/TIA-568A e EIA/TIA-568B.2, Cabo horizontal
Aplicações: internet, computador
UTP: cabo sem blindagem
STP: cabo de rede de blindagem única, fita Mylar, fita Mylar de alumínio e fio de drenagem
SFTP: Cabo de blindagem dupla, fita Mylar, fita Mylar de alumínio e fio dreno e trança de cobre nu ou estanhado
Especificação detalhada do conector do cabo de rede:
Tipo de níquel RJ45 8P8C
Tipo dourado RJ45 8P8C
Imagem
| ANSI/TIA/EIA-568-C.2 | T568A e T568B |
| ISO/IEC 11801 | Atribuição de condutor/par de 8 posições (1-2/3-6/4-5/7-8) |
| Identificação do Par | Par1= Azul/Branco Par2= Laranja/Branco Par3= Verde/Branco Par4= Marrom/Branco |
| Construtor de Corda | 4 pares, 7 fios, 26 AWG, UTP |
| Tipo de cabo de cordame | Cabo de conexão FTP Cat.5e |
| Diâmetro externo do cabo | 5,3 mm ± 0,2 mm |
| Tipo de plugue | Plugue modular RJ45 8P8C blindado |
| Alojamento do plugue | Policarbonato retardador de chama 94V-0/1/2 listado pela UL |
| Lâminas IDC | bronze fosforoso, banhado a ouro com mais de 100 μin de níquel na área de contato |
