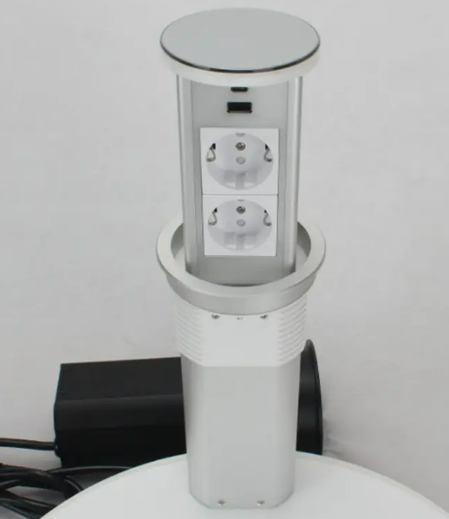

Como funcionam os soquetes pop-up?

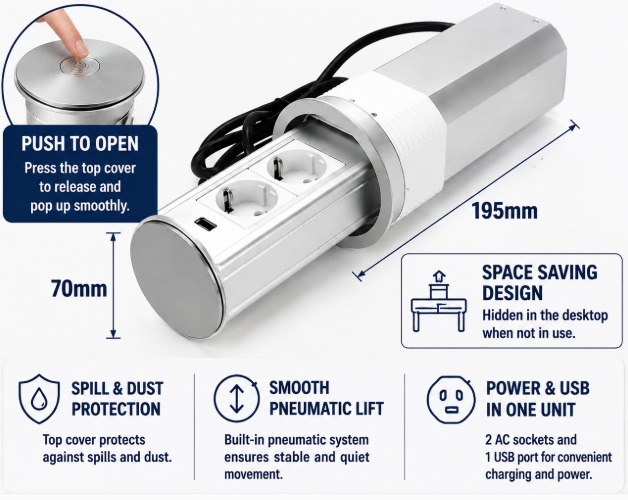

Os soquetes pop-up operam por meio de conjuntos de elevação mecânicos ou pneumáticos - como amortecedores a gás ou molas de trava - alojados abaixo da mesa. Pressionar a tampa superior libera uma trava mecânica, permitindo que a pressão da mola ou do gás levante suavemente o conjunto de soquetes para uma posição vertical e acessível.

Takeaways -chave

• Os receptáculos pop-up ficam escondidos dentro dos balcões para fornecer energia e, ao mesmo tempo, economizar espaço valioso na mesa.

• Os sistemas pneumáticos usam amortecedores de nitrogênio para movimentos suaves sem a necessidade de energia externa do motor.

• As vedações de silicone protegem os contatos elétricos energizados contra derramamentos acidentais e acúmulo de poeira.

• A instalação requer dimensões de recorte precisas e espaço vertical livre embaixo da mesa.

• O gerenciamento de cabos com alívio de tensão garante que a fiação interna dobre suavemente sem fadiga de flexão.

Mecanismos Operacionais Centrais

Os soquetes pop-up usam três métodos principais de movimento: molas de trava, amortecedores pneumáticos a gás ou acionamentos motorizados.

Os sistemas de mola de trava manual usam molas internas combinadas com um mecanismo de trava de toque. Pressionar a tampa superior desengata a trava, permitindo que a força da mola empurre o soquete para cima. Amortecedores de fricção rotativos ao longo da pista guia evitam que o módulo se encaixe muito abruptamente.

Os soquetes pop-up pneumáticos substituem molas simples por cilindros de gás nitrogênio selados. O amortecedor a gás fornece pressão constante para cima, levantando o módulo de potência suavemente. Ao projetar unidades comerciais, nossa equipe prioriza uma tomada pop-up pneumática de mesa tipo Euro para escritório ou cozinha porque seu amortecedor pneumático desacelera suavemente no topo de seu percurso, reduzindo o impacto mecânico e a vibração da mesa.

Os sistemas de soquete pop-up motorizados usam motores elétricos de passo ou de engrenagem conectados a um parafuso de avanço roscado. Sensores de toque acionam o motor para mover o soquete para cima ou para baixo. Embora automatizadas, as unidades motorizadas precisam de energia externa, têm mais pontos potenciais de falha e custam significativamente mais que os projetos pneumáticos.

Componentes Estruturais Internos

Um soquete pop-up comercial consiste em um chassi externo, atuadores de elevação, trilhos-guia, módulos de potência e fiação flexível.

A caixa externa é construída em alumínio extrudado ou plástico ABS retardador de chamas. Este recipiente protege as peças mecânicas contra interferências sob a mesa, retém detritos e fixa-se ao painel do móvel usando um colar de travamento roscado.

Dentro fica o conjunto de carro vertical contendo receptáculos CA, placas de carregamento USB e acopladores de dados. Trilhos guia de alumínio ou aço de precisão alinham o tubo externo, combinados com buchas deslizantes de Teflon ou nylon para garantir um movimento vertical suave e sem oscilações.

Na base está a alimentação primária. Como a coluna de soquete se move verticalmente enquanto a conexão externa permanece fixa, o chicote de cabos interno deve mover-se livremente sem apertar. Cabos de cobre altamente flexíveis são direcionados através de guias internas para gerenciar a folga com segurança em milhares de ciclos de elevação.

Movimento pop-up passo a passo

O ciclo operacional do soquete pop-up segue quatro etapas: liberação da trava, subida controlada, travamento superior e retração por impulso.

O estado inativo começa com o soquete totalmente embutido. A tampa superior fica nivelada com a mesa, presa por uma trava com mola. O cilindro de gás interno ou mola permanece comprimido sob tensão contra o pino travado.

Quando um usuário pressiona a tampa superior, a força descendente desengata o pino de trava de seu trilho. Liberado da trava, o cilindro pneumático comprimido exerce uma força ascendente constante contra o carro do módulo interno.

À medida que o carro sobe, os amortecedores de fluido internos controlam a velocidade, criando uma subida suave de dois a três segundos. Na extensão total, uma trava de limite mecânica prende o conjunto deslizante para que a conexão de dispositivos não empurre acidentalmente a coluna de volta para baixo.

Para retrair a unidade, o usuário pressiona a tampa até que o pino de trava se encaixe em sua sede de retenção, comprimindo novamente o amortecedor a gás e travando a unidade nivelada.

Sistemas Pneumáticos vs Mecânicos

A elevação pneumática utiliza amortecedores a gás para movimento controlado, enquanto os sistemas mecânicos básicos dependem de molas e engrenagens de aço.

Os sistemas de molas mecânicas usam molas de aço enroladas para levantar o módulo. Esses projetos básicos têm curvas de força não lineares: elas se encaixam rapidamente no início e desaparecem perto da extensão superior. Engrenagens de fricção adicionadas ajudam a suavizar isso, mas a graxa de amortecimento pode se degradar com o tempo, levando a velocidades irregulares de surgimento.

Os mecanismos pneumáticos usam cilindros de gás selados carregados com nitrogênio de alta pressão para exercer força uniforme durante todo o curso. As câmaras de fluido internas regulam a velocidade sem graxa externa, proporcionando uma operação mais silenciosa, deslocamento mais suave e desempenho consistente em todas as mudanças de temperatura.

Em instalações comerciais, os especificadores europeus escolhem consistentemente uma tomada pneumática de mesa tipo Euro para escritório ou cozinha em vez de opções mecânicas. A força de elevação uniforme lida com placas frontais de metal pesado e transformadores integrados sem esforço, sem emperrar durante a operação.

Principais benefícios para interiores modernos

Os soquetes pop-up oferecem benefícios funcionais claros: melhor gerenciamento de cabos, economia de espaço, ergonomia aprimorada e proteção contra respingos.

1. Otimização de Espaço

   Ao ocultar as tomadas elétricas, as tomadas pop-up mantêm o espaço da mesa aberto para o trabalho diário. Em salas de reunião, isso elimina passagens de cabos volumosas e mantém uma estética de superfície limpa quando não há necessidade de energia.

2. Proteção contra derramamento

   As saídas de superfície abertas coletam facilmente poeira e respingos de líquidos. Os soquetes pop-up apresentam placas de cobertura superiores com vedações de borracha perimetrais que redirecionam líquidos acidentais para longe dos contatos elétricos internos quando fechados.

3. Acesso ergonômico à energia

   As tomadas de parede padrão forçam os usuários a procurar energia embaixo das mesas. Uma tomada pop-up leva energia CA e carregamento USB diretamente para a altura de trabalho, melhorando a acessibilidade em ambientes comerciais.

4. Riscos de viagem reduzidos

   Cabos de extensão suspensos nas bordas das mesas criam riscos de tropeços e arriscam arrastar dispositivos para fora das mesas. As unidades pop-up mantêm a fiação principal sob a mesa, permitindo que os cabos curtos sejam conectados perfeitamente na parte superior.

Instalação e ajuste de superfície

A instalação de um soquete pop-up requer um recorte preciso, espaço sob a mesa, fixação do chassi e roteamento dos cabos de alimentação.

A instalação começa cortando um furo limpo na mesa usando uma serra copo ou fresadora CNC. As dimensões precisas do furo garantem que a tampa superior fique nivelada sem prender nas bordas do recorte da mesa.

Em seguida, o conjunto pop-up é abaixado no recorte por cima, colocando uma vedação de borracha entre o flange superior e a mesa. Por baixo, um colar de travamento rosqueado é aparafusado na caixa externa, prendendo a unidade firmemente contra a bancada.

O gerenciamento do espaço embaixo da mesa é essencial. Os instaladores devem confirmar se o alojamento inferior não interfere nas unidades de gaveta, nas estruturas de suporte ou no espaço para as pernas do usuário. Os cabos de alimentação principais que saem do bucim inferior devem ser fixados com braçadeiras de alívio de tensão para permitir um deslocamento vertical suave.

Lista de verificação de autorização de instalação

1. Verifique se a espessura da bancada corresponde à faixa de fixação do anel de montagem (10 mm a 60 mm).

2. Meça a folga vertical abaixo da mesa para evitar interferência nas gavetas ou no espaço para as pernas.

3. Certifique-se de que a vedação superior fique nivelada com a superfície da mesa para bloquear a entrada de fluidos.

4. Prenda o cabo primário aos suportes sob a mesa usando braçadeiras de alívio de tensão para proteger a fiação do terminal.

Manutenção e solução de problemas

A manutenção de um soquete pop-up envolve a limpeza das vedações superiores, a verificação dos trilhos-guia internos e a inspeção do alívio de tensão do cabo.

Ao longo de meses de uso diário, poeira e resíduos líquidos secos podem se acumular no espaço do anel ao redor da tampa pop-up. Os detritos acumulados ao longo dos canais de orientação verticais aumentam o atrito nas buchas deslizantes, fazendo com que a coluna emperre ou levante de maneira desigual.

Inspecione a vedação superior a cada seis meses para garantir que ela permaneça flexível. Limpe a coluna vertical deslizante com pano macio umedecido em álcool isopropílico; nunca borrife líquidos diretamente nas faces de saída. Se o movimento parecer rígido, aplique uma fina camada de spray de silicone PTFE seco nas guias internas, em vez de graxas pesadas, que atraem poeira.

Verifique o cabo de alimentação principal sob a mesa para garantir que a proteção flexível de alívio de tensão permaneça firmemente assentada e se mova livremente sem prender nas ferragens sob a mesa durante a elevação.

Comparação abrangente de tecnologia de soquete

A seleção da unidade de energia pop-up correta depende da durabilidade mecânica necessária, proteção contra derramamento, carga de energia e orçamento do projeto.

Para especificar a melhor configuração de soquete, arquitetos e eletricistas devem avaliar os mecanismos operacionais em relação às demandas de desempenho.

Locais de alto tráfego, como salas de conferências e centros de negócios de hotéis, exigem sistemas pneumáticos duráveis ​​que suportam milhares de ciclos de elevação sem problemas. As ilhas de cozinha residenciais exigem altos índices de proteção contra entrada para proteção contra derramamentos de líquidos. Enquanto isso, as mesas individuais básicas podem usar unidades manuais acionadas por molas, onde a eficiência orçamentária é fundamental.

Ao adquirir componentes para projetos comerciais europeus de alta qualidade, a integração de uma tomada elétrica pop-up pneumática de mesa tipo Euro para escritório ou cozinha garante a conformidade com os padrões europeus de segurança elétrica, ao mesmo tempo que proporciona uma sensação mecânica refinada para espaços modernos.

Conclusão

As tomadas pop-up combinam a utilidade mecânica com um design interior moderno, oferecendo energia acessível sem confusão de superfície. Ao utilizar elevação do amortecedor a gás, trilhos de orientação duplos e chicotes de cabos internos flexíveis, essas unidades oferecem confiabilidade de longo prazo para usos corporativos, comerciais e residenciais. A escolha de amortecimento pneumático, vedação contra respingos e construção robusta garante acesso limpo, eficiente e seguro à energia do desktop por muitos anos.
