Explorando tamanhos e dimensões de rack de servidor: profundidade, largura e altura

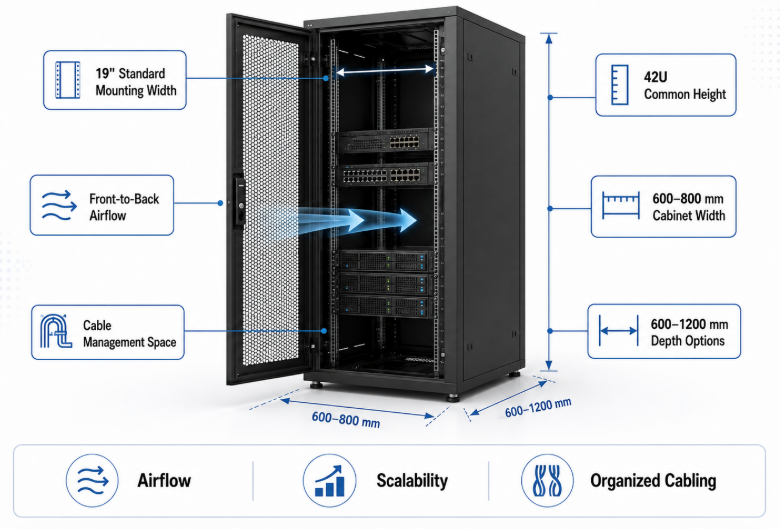

✅ O gerenciamento da infraestrutura do data center depende muito da seleção das dimensões corretas do gabinete do rack do servidor , onde a largura padrão é de 19 polegadas, as alturas variam de 1U a 48U (mais comumente 42U) e as profundidades variam de 600 mm a 1200 mm para acomodar hardware de computação moderno de alta densidade, configurações de gerenciamento térmico e sistemas de cabeamento estruturado.

De relance

❓️Compreendendo os princípios básicos das unidades de rack de servidor

As unidades de rack de servidor representam o incremento de medição vertical padronizado usado para determinar a capacidade de montagem do hardware de TI dentro de um gabinete de rack de servidor.

O conceito de Unidade de Rack, universalmente abreviado como U ou RU, serve como alicerce fundamental da arquitetura física do data center. Estabelecida pela Electronic Industries Alliance, esta padronização garante que componentes de hardware de fabricantes globais totalmente diferentes possam caber perfeitamente em qualquer gabinete padrão. Uma única unidade de rack mede exatamente 1,75 polegadas ou 44,45 milímetros de altura vertical. Ao implantar a infraestrutura, a compreensão desse incremento permite que os técnicos mapeiem com precisão as alocações de slots, evitando interferências físicas entre servidores multinó de troca a quente, painéis de conexão de alta densidade e unidades de distribuição de energia dedicadas.

Ao examinar um gabinete profissional, os trilhos de montagem verticais apresentam furos pré-perfurados agrupados em conjuntos de três, representando um espaço U completo. O espaçamento entre esses furos segue um layout geométrico rigoroso para alinhamento com as orelhas do equipamento. A falta desta medição fundamental durante as fases iniciais do projeto muitas vezes leva ao desalinhamento espacial, forçando os engenheiros a deixar espaços dispendiosos entre as unidades de hardware, o que, em última análise, compromete a eficiência volumétrica de toda a sala de servidores.

Para implantações complexas, o cálculo do espaço vertical total requer a análise da área física atual e das expansões planejadas da linha de negócios. Os gabinetes são fabricados em configurações padrão que vão desde pequenas estruturas utilitárias até enormes gabinetes de colocation. A seleção da altura ideal requer o equilíbrio das restrições físicas do edifício, como folgas estruturais no teto e capacidades de carga do piso elevado, com o roteiro de densidade computacional de longo prazo da empresa.

Conversões de unidades verticais padrão

❗️ Dimensões de largura de rack de servidor padrão exploradas

A largura padrão do rack do servidor refere-se principalmente à distância de montagem horizontal de 19 polegadas entre os trilhos frontais, enquanto as larguras externas variam entre 600 mm e 800 mm para acomodar os requisitos de espaço físico.

Embora a dimensão de montagem interna permaneça fixada em 19 polegadas em quase todos os hardwares empresariais, a largura externa total de um gabinete de rack de servidor deve ser selecionada com base nas necessidades operacionais específicas. A especificação de 19 polegadas cobre a distância física de um centro de furo de montagem até o lado oposto, correspondendo às dimensões padrão do painel frontal de servidores, roteadores e equipamentos de energia. No entanto, o revestimento externo do gabinete é normalmente fabricado em configurações de 600 mm ou 800 mm, cada uma desempenhando funções funcionais distintas em um ambiente de TI estruturado.

A escolha de um gabinete de 600 mm de largura é altamente eficiente para fileiras de servidores de alta densidade onde o espaço físico é escasso e o hardware consiste principalmente em nós de computação padrão montados em rack. Como os servidores geralmente apresentam portas de entrada-saída voltadas para trás e braços de gerenciamento de cabos integrados, eles não exigem amplo espaço de roteamento lateral. A largura de 600 mm mantém a implantação compacta, alinhando-se perfeitamente com pisos padrão em data centers modernos e maximizando o poder de computação por metro quadrado de imóvel.

Por outro lado, um gabinete de 800 mm de largura oferece espaço extra substancial em ambos os lados da estrutura de montagem interna de 19 polegadas. Esse espaço interno adicional é essencial para gabinetes de rede que abrigam switches centrais, fibra óptica de alta densidade e extensas conexões de cobre. Os canais laterais permitem a instalação de gerenciadores de cabos verticais, blocos de distribuição de energia para serviços pesados ​​e carretéis de armazenamento frouxos, garantindo que enormes feixes de fios não bloqueiem as passagens de ar de exaustão provenientes da parte traseira dos equipamentos de TI ativos.

Dimensões Estruturais de Variantes de Largura

Vantagens estruturais da otimização de largura

1. Isolamento do caminho do fluxo de ar

A utilização de estruturas mais largas permite que os engenheiros instalem defletores de ar físicos que evitam que o ar frio de entrada desvie do chassi do servidor. Essa segregação força todos os meios de resfriamento através do equipamento ativo, eliminando pontos quentes.

2. Caminhos de cabos de alta capacidade

Um chassi de 800 mm permite que milhares de patch cords passem verticalmente pelos cantos dianteiros ou traseiros sem cair na zona de montagem do equipamento. Isso mantém os caminhos de manutenção completamente acessíveis.

3. Integração de distribuição de energia

O espaço lateral extra permite a montagem de PDUs inteligentes verticais duplas e redundantes sem obstruir a capacidade traseira de troca a quente de fontes de alimentação de servidores, ventiladores ou matrizes de armazenamento.

Desmistificando as opções de profundidade do rack do servidor

As opções de profundidade do rack do servidor definem o espaço horizontal total da porta frontal até a porta traseira, variando de 600 mm para aplicações de telecomunicações a 1.200 mm para nós de computação empresariais profundos.

Selecionar a profundidade adequada para um gabinete de rack de servidor requer observar atentamente tanto a área externa quanto a profundidade real de montagem interna ajustável. Os componentes de hardware requerem espaço físico não apenas para seus chassis metálicos, mas também para alças frontais, cabos de alimentação traseiros, raios de curvatura dos cabos de interface e zonas de exaustão adequadas. Se um gabinete for encomendado com profundidade insuficiente, os componentes poderão pressionar o vidro ou as portas de aço perfuradas, danificando os links de dados ou obstruindo os caminhos de resfriamento essenciais.

As profundidades dos racks modernos se expandiram significativamente para lidar com sistemas multiprocessadores profundos e estruturas modulares de implantação de blade. Há uma década, uma moldura com 1000 mm de profundidade era suficiente; entretanto, as aplicações de computação pesadas atuais exigem gabinetes de 1.100 mm ou 1.200 mm de profundidade. Essas estruturas ultraprofundas oferecem o espaço físico necessário para deslizar os trilhos verticais internos para dentro, deixando amplo espaço na parte traseira para enormes unidades de distribuição de energia e organização vertical de cabos sem restringir o fluxo de ar de exaustão.

Para ambientes menos intensivos, as pegadas mais superficiais continuam a ser altamente relevantes. Switches de rede e painéis de conexão normalmente apresentam profundidades físicas mais curtas, permitindo que operem com eficiência em estruturas de 600 mm ou 800 mm de profundidade. Quando o espaço é limitado, os engenheiros usam essas configurações mais curtas para manter corredores de acesso mais amplos e em conformidade com o código entre as fileiras de equipamentos, otimizando a segurança e o uso do piso.

Especificações de profundidade profunda versus rasa

Escolhendo a altura correta do rack do servidor

A escolha da altura correta do rack do servidor exige o equilíbrio dos requisitos verticais imediatos do equipamento com as restrições locais da sala física, usando seleções padrão de configurações de 6U a 48U.

A altura vertical de um gabinete afeta tanto sua capacidade computacional total quanto seu impacto ambiental. Ao planejar o layout de uma sala de servidores, a altura deve ser analisada sob duas perspectivas: o número total de unidades de rack disponíveis para montagem de hardware e a altura física externa geral da própria estrutura. Os data centers multilocatários padrão preferem a maximização vertical, optando frequentemente por gabinetes de 42U, 45U ou 48U para aproveitar a altura vertical e minimizar o uso caro do espaço físico.

Para pequenas empresas, filiais ou pontos de computação de ponta, estruturas industriais de tamanho normal são muitas vezes impraticáveis. Essas aplicações são melhor atendidas por opções de médio porte, como gabinetes de 12U, 18U ou 24U. Esses sistemas de meia altura cabem facilmente sob mesas de escritório padrão, dentro de armários de serviços públicos ou em espaços de varejo apertados, ao mesmo tempo em que oferecem o perfil de montagem preciso de 19 polegadas necessário para suportar firewalls de nível empresarial, matrizes de armazenamento local e fontes de alimentação de backup.

Ao avaliar a altura, é crucial levar em conta o caminho físico que o gabinete deve percorrer para chegar ao local final de operação. Molduras de portas, elevadores de serviço, encanamentos baixos e vigas estruturais podem bloquear um gabinete alto de 48U durante a entrega. Sempre verifique se as folgas de transporte correspondem ou excedem as dimensões externas da estrutura totalmente montada, incluindo rodízios reforçados, pés niveladores ou ventiladores de resfriamento montados na parte superior.

Classificação da categoria de altura

Dimensões internas versus externas na seleção do rack

As dimensões internas determinam o espaço máximo disponível para a montagem de componentes de TI, enquanto as dimensões externas definem o espaço externo necessário para o layout da sala e o planejamento do caminho de envio.

Um erro comum durante a construção de data centers é confundir as folgas internas de montagem com as dimensões externas do gabinete de chapa metálica. O revestimento externo inclui elementos estruturais necessários, como postes de canto resistentes, painéis laterais de parede dupla, mecanismos de trava de porta e plenums de fluxo de ar. Conseqüentemente, um gabinete com largura externa de 800 mm ainda fornece a largura de montagem interna padrão de 19 polegadas. Compreender esta diferença evita erros de implantação onde o equipamento chega, mas não consegue encaixar devido à interferência física com os membros da estrutura estrutural.

A profundidade interna é altamente ajustável porque os trilhos de montagem verticais são fixados aos sistemas de trilhos que correm ao longo das placas base e superior do chassi. Os técnicos podem deslizar esses trilhos para frente ou para trás para combinar com os pontos de montagem precisos dos kits de trilhos do servidor. No entanto, deslocar os trilhos muito para frente deixa espaço inadequado para a folga da porta dianteira e os raios de curvatura dos cabos de conexão, enquanto empurrá-los muito para trás pode prender os cabos de alimentação contra o painel da porta traseira.

As dimensões externas são críticas para gerenciar o layout do piso da sala e os cálculos de engenharia ambiental. O projeto de sistemas de contenção de corredores quentes e frios requer larguras e alturas externas exatas para garantir uma vedação adequada contra plenums de teto ou cortinas de contenção de vinil. Além disso, as dimensões externas são usadas para calcular a área de contato da área ocupada para distribuição do peso da carga no piso, o que é vital ao implantar bancos de baterias de backup ultrapesados ​​ou matrizes de armazenamento cheias.

Variação dos parâmetros dimensionais

1. Deslocamento da folga do trilho frontal

É essencial manter uma folga mínima de 50 mm a 75 mm entre o trilho frontal interno e o revestimento da porta. Esta zona tampão protege patch cords de fibra óptica de alto desempenho contra esmagamento ou excesso de raio de curvatura máximo.

2. Zonas de montagem traseiras da PDU

O espaço entre os trilhos de montagem verticais traseiros e a porta traseira deve acomodar linhas de energia primárias e secundárias. Esta zona garante que os plugues de alimentação de alta corrente possam ser inseridos com segurança sem bloquear o caminho de troca a quente dos módulos internos do ventilador de resfriamento.

3. Entradas do Plenário Base

A área aberta na parte inferior do gabinete deve estar alinhada com os recortes do piso elevado. Esse alinhamento permite que linhas de dados em massa e chicotes de energia entrem no gabinete de maneira limpa, sem esfregar nas bordas afiadas da chapa metálica.

Tipos estruturais de gabinetes de rack de servidor

As arquiteturas de gabinete de rack de servidor são categorizadas por seus tipos de construção física, que incluem estruturas abertas, gabinetes fechados, gabinetes de montagem em parede e projetos industriais especializados projetados para proteger ativos críticos de TI contra riscos ambientais.

O ambiente onde o equipamento é implantado determina o estilo estrutural necessário do gabinete. Para data centers seguros e climatizados, as estruturas de estrutura aberta que consistem em dois ou quatro postes verticais de aço proporcionam excelente acessibilidade estrutural e fluxo de ar desimpedido. No entanto, quando são necessários controle de acesso físico, segurança estrutural e gerenciamento térmico direcionado, tornam-se necessárias estruturas totalmente fechadas equipadas com painéis frontais, traseiros e laterais com trava.

Para computação de borda localizada, terminais de rede distribuída ou instalações de filiais, as limitações de espaço geralmente exigem a montagem de equipamentos diretamente em paredes ou colunas estruturais. Suportes de montagem em parede resistentes e gabinetes compactos suportam com segurança equipamentos de rede até limites de peso específicos, mantendo o hardware crítico acima do chão e longe do tráfego de pedestres ou de danos acidentais. Ao monitorar locais remotos, a escolha de um gabinete de rack inteligente de 19 servidores com tela LCD para monitoramento e controle remoto fornece rastreamento ambiental preciso, permitindo que os administradores monitorem perfis de temperatura e gerenciem ativos remotos por meio de uma interface digital centralizada.

Ao implantar equipamentos fora de edifícios estruturados de data centers, o hardware deve ser protegido contra chuva, poeira trazida pelo vento e mudanças extremas de temperatura. Para esses ambientes, um gabinete externo de aço inoxidável à prova d'água IP55 oferece proteção ambiental reforçada, evitando a entrada de umidade e usando vedações climáticas de nível industrial para garantir tempo de atividade contínuo para configurações remotas de telecomunicações ou sistemas de monitoramento de perímetro.

Comparação de tipos estruturais

Gerenciamento Térmico e Dimensões

A eficiência do gerenciamento térmico depende diretamente da seleção de um tamanho de gabinete que forneça espaço interno adequado para uma distribuição adequada do fluxo de ar, evitando que o ar quente de exaustão recircule nas zonas de admissão frias.

À medida que os processadores modernos esquentam mais, a relação entre as dimensões do gabinete e o gerenciamento térmico torna-se crítica. Se um gabinete estiver muito apertado com equipamentos e não tiver profundidade ou largura suficiente, os caminhos naturais para a dissipação de calor serão bloqueados. Os projetos modernos de gerenciamento térmico usam um modelo de fluxo de ar de frente para trás, puxando o ar frio do corredor frontal, puxando-o através do chassi e exaurido pela parte traseira. Qualquer restrição física ao longo deste caminho aumenta a carga térmica, provocando o estrangulamento dos componentes internos ou falha prematura do hardware.

Usar painéis cegos é uma forma altamente eficaz de otimizar o fluxo de ar do gabinete. Essas folhas não ventiladas são instaladas em unidades de rack vazias para bloquear espaços abertos, forçando o ar frio através do equipamento ativo em vez de deixá-lo deslizar preguiçosamente para o plenum de exaustão traseiro. Além disso, a seleção de um gabinete com profundidade extra fornece uma zona tampão integrada na parte traseira, permitindo que o ar quente se expanda e suba de forma limpa em direção aos plenums de retorno superiores, sem criar contrapressão contra os ventiladores de exaustão do servidor.

Em configurações de alta densidade, a convecção passiva geralmente precisa do suporte de acessórios de resfriamento ativo. Bandejas de ventilação montadas na parte superior, grades de ventilação inferiores e unidades de exaustão inteligentes podem ser integradas à estrutura do gabinete para puxar ativamente o ar através do sistema. O gerenciamento adequado desses caminhos de fluxo de ar permite que os data centers funcionem em ambientes operacionais mais elevados, reduzindo as métricas gerais de eficácia do uso de energia (PUE) e diminuindo as contas de energia das instalações.

Parâmetros de otimização do fluxo de ar

Melhores práticas de gerenciamento térmico: Sempre mantenha um limite térmico de frente para trás usando barragens de ar laterais e painéis cegos. Nunca misture equipamentos de resfriamento de frente para trás com equipamentos de respiração lado a lado na mesma pilha vertical sem usar coberturas de desvio de ar para corrigir os caminhos do fluxo.

Requisitos de espaço para gerenciamento de cabos

Os requisitos de espaço para gerenciamento de cabos determinam as folgas internas necessárias para rotear linhas de dados de rede em massa e alimentações de energia principais sem restringir o acesso ao equipamento ou bloquear caminhos de exaustão.

Os arrays de computação modernos de alta densidade exigem ampla conectividade, o que significa que um único gabinete de 42U pode abrigar centenas de linhas de rede ativas e alimentações de energia. Sem o espaço vertical e horizontal adequado incorporado às dimensões do gabinete, essa fiação pode rapidamente se transformar em uma bagunça incontrolável, obstruindo o fluxo de ar e complicando a manutenção. Ao planejar implantações de infraestrutura, priorizar canais de cabeamento vertical dedicados é essencial para a integridade operacional de longo prazo.

A escolha de um gabinete de 800 mm de largura oferece uma vantagem significativa para o gerenciamento complexo de cabos. A largura extra cria caminhos dedicados em ambos os lados da pilha central de equipamentos de 19 polegadas. Esses espaços podem ser equipados com gerenciadores verticais de alta capacidade, argolas em D e laços de tecido de velcro, permitindo que os técnicos organizem de maneira ordenada feixes grossos de patch cords de cobre ou de fibra sensível, bem longe do chassi do equipamento.

Além disso, elementos de gerenciamento horizontais adequados devem ser instalados em intervalos regulares entre switches ativos e painéis de conexão. Esses componentes fornecem pontos de entrada e saída limpos para a fiação, evitando tensão em portas de conexão delicadas. A organização limpa dos cabos garante que nós de servidores individuais possam deslizar totalmente para fora em seus trilhos de montagem telescópicos para manutenção, sem desconectar redes de produção ativas adjacentes.

Propriedades dimensionais da mídia de fiação

Preparando sua infraestrutura de rack de servidor para o futuro

A infraestrutura de rack de servidor preparada para o futuro requer a seleção de dimensões de gabinete e capacidades de carga superespecificadas durante a implantação inicial para acomodar perfeitamente a computação, a energia e as dimensões de armazenamento da próxima geração.

Os ciclos tecnológicos mudam rapidamente, o que significa que a infraestrutura implantada hoje deve permanecer funcional durante várias gerações de atualizações de hardware de TI. A escolha de gabinetes de tamanho mínimo para economizar custos iniciais muitas vezes sai pela culatra quando servidores substitutos mais novos, mais profundos ou com maior funcionamento não conseguem caber nos quadros existentes. Ao investir em gabinetes mais profundos, mais largos e mais altos desde o início, as empresas garantem que a sua infraestrutura física permaneça adaptável e relevante ao longo do tempo.

Ao planejar a densidade a longo prazo, a capacidade de peso é tão crítica quanto o tamanho físico. As classificações de carga estática definem quanto peso total do equipamento a estrutura de aço estrutural de um gabinete pode suportar com segurança quando estacionado em pés niveladores. Configurações modernas de alta densidade repletas de conjuntos de lâminas profundos e fontes de alimentação ininterruptas pesadas podem facilmente pesar mais de 1.300 kg, exigindo construção de aço resistente e postes de canto reforçados para evitar torção estrutural ou colapso.

Finalmente, as placas de entrada superior e inferior do invólucro devem apresentar zonas perfuradas grandes e adaptáveis. À medida que as arquiteturas de rede mudam para fibras ópticas de maior largura de banda e maiores entradas de energia, o volume de cabos de entrada muda significativamente. Ter portas de entrada grandes e seladas com escova permite que os técnicos extraiam novas linhas e atualizem facilmente os sistemas de fornecimento de energia, sem expor o equipamento interno a condições ambientais empoeiradas.

Plano de planejamento de capacidade de longo prazo

1. Alocação volumétrica de sobrecarga

Sempre selecione uma profundidade de gabinete que exceda o componente de hardware planejado mais profundo em pelo menos 150 mm. Este espaço extra fornece o espaço traseiro necessário para blocos de distribuição de energia de alta capacidade e pacotes organizados de gerenciamento de cabos.

2. Margem de Capacidade de Peso

Escolha estruturas estruturais que ofereçam uma classificação de carga estática pelo menos 25% superior aos cálculos de implantação imediata. Esse buffer de segurança acomoda facilmente futuras matrizes de armazenamento de alta densidade ou atualizações de bateria reserva.

3. Separação de energia e dados

Certifique-se de que o layout inclua caminhos de montagem verticais duplos em lados opostos do chassi traseiro. Esta separação isola as linhas de dados de baixa tensão dos cabos de alimentação primários, evitando interferências eletromagnéticas e mantendo o local de trabalho organizado.
