| Modelo: | WB-EZxxxx5NB |
| Local de Origem: | Zhejiang,China (continente) |
| Marca: | Site de telecomunicações |
| Materiais: | Aço SPCC ou aço EG |
| Altura: | 4U,6U,9U,12U,15U,18U,21U,OEM |
| Dimensões: | 550×550×H ou 550×450×H |
| Porta: | Porta de metal sólido |
| Entrada do cabo: | superior e inferior |
| Cor: | RAL7035 ou RAL9005 |
| Grossura: | Perfil de montagem: 1,5 mm, outros: 0,8 mm ~ 1,0 mm |
| Superfície: | Glacê ou liso |
| Pacote: | desmontar pacote |
| Quantidade: | |
|---|---|
WB-EZxxxx5NB
Webitelecomms
9403200000
Gabinete de dados para montagem em parede com porta de metal sólido tipo fácil de 550 larguras
O gabinete WB-EZxxxx5NB destina-se à instalação de dispositivos de dados e telecomunicações de pequeno porte.
Estrutura montável em rack de 19 ', fácil de usar - possível de capacidade máxima de carga de até 45KG.
Todo o gabinete vem com uma forma de montagem conveniente.
* Porta frontal em metal maciço com fechadura com código de 3 números
Portas de armário
Porta frontal em metal maciço, fixada com fechadura combinada.
Painel traseiro de metal sólido (N/A).
Painel lateral removível com fechadura de cilindro.
Acessórios de gabinete
4× 1,50 mm Trilho de montagem de 19' ajustável em posição.
1× cabo de aterramento
10 conjuntos de parafusos com gaiola M6 extras.
Entrada de cabo
Principal - Entrada de cabo desmontável de 2 * 150 × 50 mm
Parte inferior - entrada de cabo desmontável de 2 * 150 × 50 mm
Pode pedir mais...
Pacote
A embalagem desmontada economiza 66% do volume, permite um armazenamento conveniente.
Caixa de papelão neutra Webitelecomms embalada
Palete de madeira compensada para opções
Geralmente tamanho
Largura: 550, 600mm
Profundidade: 450, 550, 600 mm
Altura: 4U, 6U, 9U, 12U, 15U, 18U,OEM
Tamanho personalizado está disponível
Padrão e material da indústria:
Cumprir com ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície:Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática
Materiais:SPCC aço laminado a frio ou aço EG
Grossura:
Perfil de montagem: 1,5 mm
outros: 0,8 mm ~ 1,0 mm
Grau IP: IP-20
Capacidade de carga: Carga estática máxima --- 45 kg
Cor do corpo :RAL9005(preto);RAL7035(cinza),etc

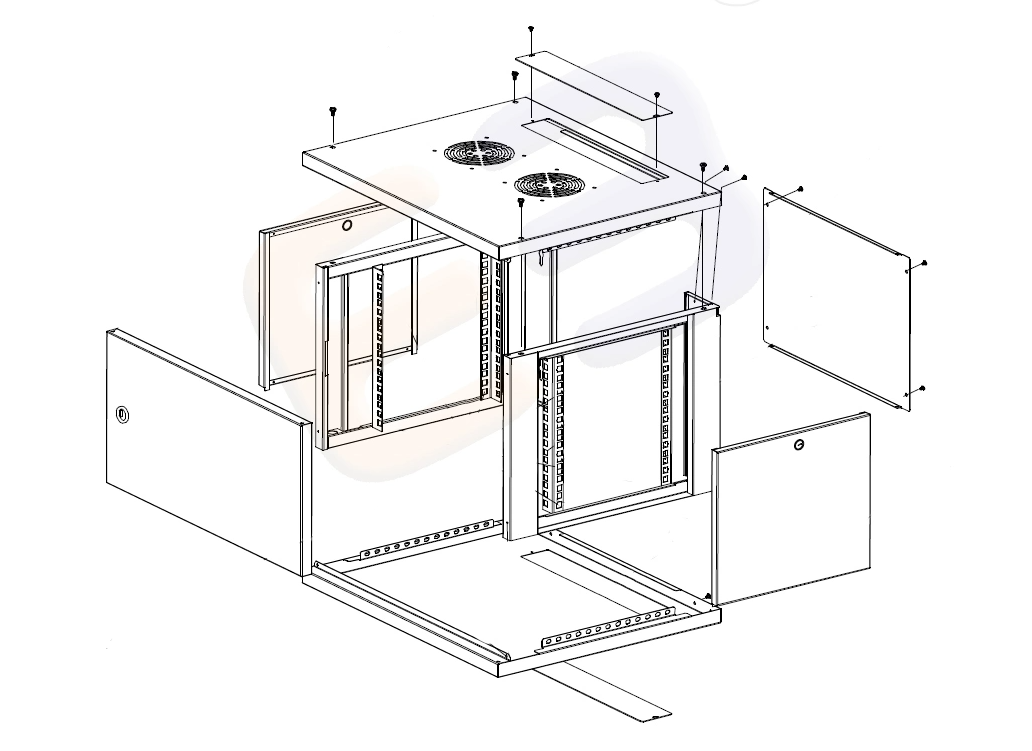

NÃO. | Nome da peça | Quantidade | Unidade | Materiais | Tratamento | Observação |
1 | Quadro | 1 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | |
2 | Porta da frente | 1 | Pedaço | Porta de metal sólido Aço SPCC de 0,8-1,0 mm | Revestimento em pó | |
3 | Porta lateral | 2 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | Fixador de plástico |
4 | Painel traseiro | 1 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | |
5 | Fundo | 1 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | |
6 | Principal | 1 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | Buraco de detonação |
7 | Perfil de montagem | 4 | Pedaço | aço laminado a frio de 1,5 mm SPCC | Revestimento em pó | GE pode ser tratado |
8 | Fechadura pequena | 2 | Pedaço | Liga de zinco | - | Portas laterais |
9 | Parafuso de aterramento | 1 | Pedaço | Cabo Y/G 30 cm | - | |
10 | Entrada de cabo | 1 | Pedaço | Aço SPCC de 0,8-1,0 mm | Revestimento em pó | Imitação |
11 | Gaiola M4&M5 | 20 | Definir | Aço Mn56 | Zincado | |
12 | Parafuso M6 | 20 | Definir | Aço Mn56 | Zincado | 10 conjuntos para extra |
13 | Fechadura de combinação | 1 | pedaço | Liga de zinco | Revestimento em pó | Na porta da frente |
Lista de tamanhos habituais
Número do modelo | Largura×Profundidade×Altura | Capacidade | Número do modelo | Largura×Profundidade×Altura | Capacidade |
WB-EZ54067NB | 550×450×367 milímetros | 6U | WB-EZ55067NB | 550×550×367 milímetros | 6U |
WB-EZ54097NB | 550×450×500 milímetros | 9U | WB-EZ55097NB | 550×550×500 milímetros | 9U |
WB-EZ54127NB | 550×450×634 milímetros | 12U | WB-EZ55127NB | 550×550×634 milímetros | 12U |
WB-EZ54157NB | 550×450×767 milímetros | 15U | WB-EZ55157NB | 550×550×767 milímetros | 15U |
WB-EZ54187NB | 550×450×900 milímetros | 18U | WB-EZ55187NB | 550×550×900 milímetros | 18U |
WB-EZ54227NB | 550×450×1078 milímetros | 22U | WB-EZ55227NB | 550×550×1078 milímetros | 22U |
Desenho
Questões
Por que tenho que construir uma prateleira de 350 mm em um rack de 550 profundidade. A prateleira de 550 não está disponível?
Respostas
A profundidade de 550 mm é nossa dimensão, vem com profundidade ajustável de trilho máximo de 450 mm.
A prateleira cantilever de 350 mm foi testada como o kit mais adequado para gabinete de dados de parede com 550 mm de profundidade.
Não sugira que o dispositivo de rede exceda a profundidade de 450 mm.
Questões
Posso adicionar rodízios na parte inferior?
Respostas
Certifique-se de que a solicitação seja recebida pelas vendas antes de fazer o pedido.
A equipe da Webitelecomms pode fazer furos na parte inferior e o usuário pode instalar rodas para movimentação.
Questões
Quantos conjuntos de parafusos e porcas estão incluídos, se eu precisar comprar mais?
Respostas
10 conjuntos de parafusos M6 e porcas gaiola são oferecidos por padrão, temos o prazer de oferecer mais de acordo com suas demandas.
Questões
É à prova d'água?
Respostas
O IP20 oferece apenas uso interno, o corpo de metal o torna apenas à prova de fogo.
Por favor, navegue no catálogo de gabinetes externos da Webitelecomms para encontrar gabinetes à prova d'água IP55, IP66
