WB-OD-A
Webitelecomms
9403200000

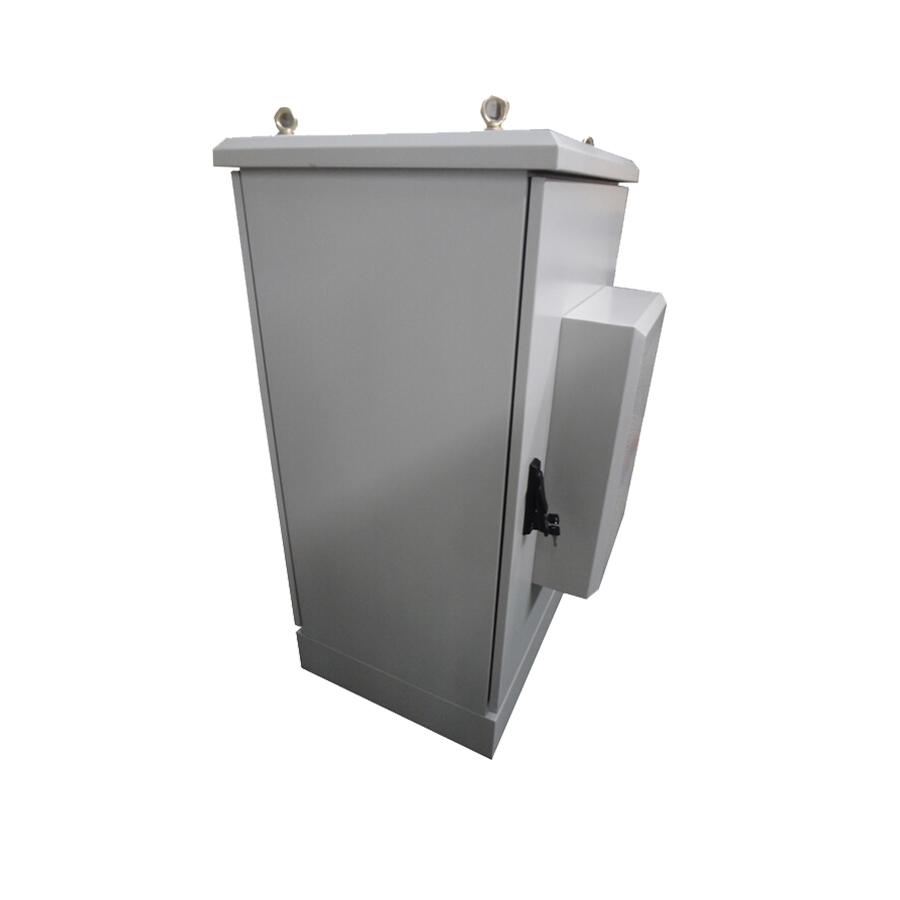

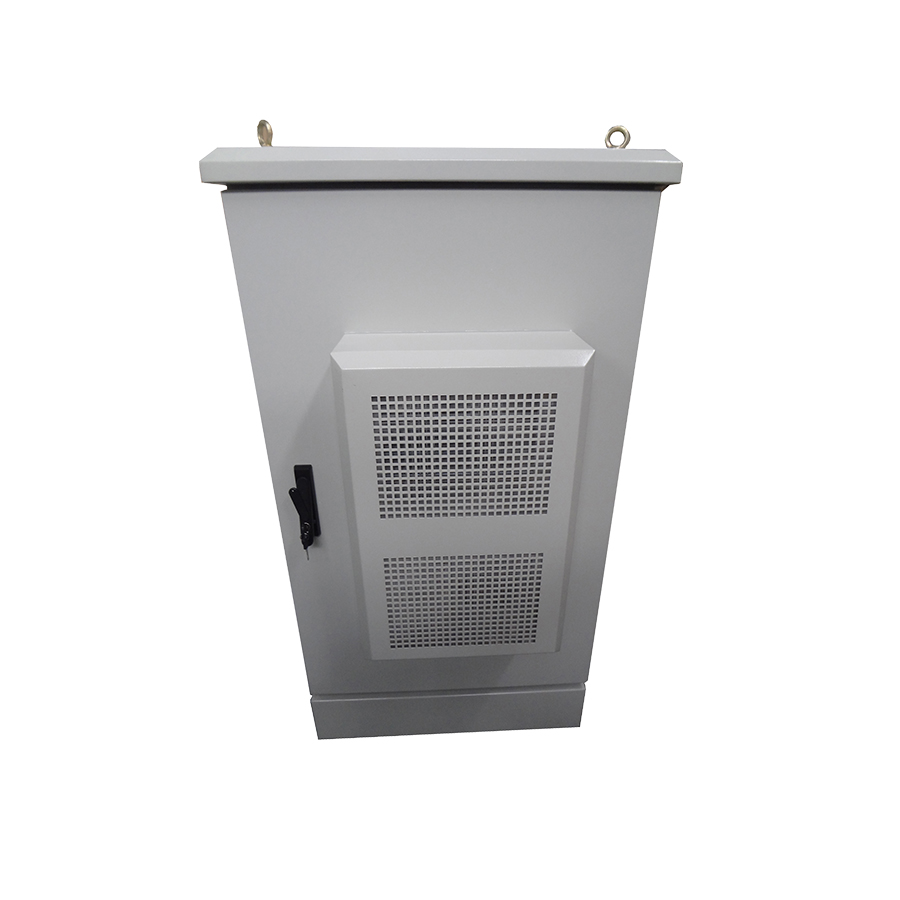

Gabinete externo de rua IP55 de 19 polegadas com trocador de calor
O WB-OD-A segue o sistema padronizado do Código de Proteção Internacional da IEC para medir capacidades.
O Código IP reflete o grau de proteção como “IP” seguido de dois números;
o primeiro dígito mostra até que ponto os invólucros estão protegidos contra partículas/poeira e a proteção de terceiros contra perigos fechados.
O segundo dígito indica a extensão da proteção contra a água.
Possuímos gabinetes IP65 que oferecem proteção completa contra partículas/poeira e um controle rigoroso de proteção contra água. Como todos os nossos gabinetes observam rigorosamente os padrões, você pode esperar gabinetes para ambientes externos de primeira linha e com preços competitivos.
IP65= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bocal contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Personalizado com recortes, isolamento, dobradiças, travas ou fechaduras
IP55= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bico contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Nossos invólucros à prova de intempéries são a solução para produtos em ambientes industriais com altas demandas de segurança, durabilidade, confiabilidade e economia de custos para o usuário final.
• Segurança - testado e aprovado por laboratórios de testes terceirizados.
• Durabilidade - os materiais utilizados proporcionam alta durabilidade em condições e ambientes difíceis.
• Confiabilidade - contatos de alta qualidade garantem confiabilidade. (IP55 ou superior)
• Economia de custos - projetado para instalação rápida e fácil.
• Construção - Corpo e porta/tampa são formados em aço laminado a frio de calibre 16 ou 18. (1,0/1,2mm)
- com porta interna removível em chapa de aço, ajustável em profundidade
- O painel interno removível é formado por chapa galvanizada de calibre 14 ou 16
- Fornecido hardware de aterramento e montagem em painel.
Características

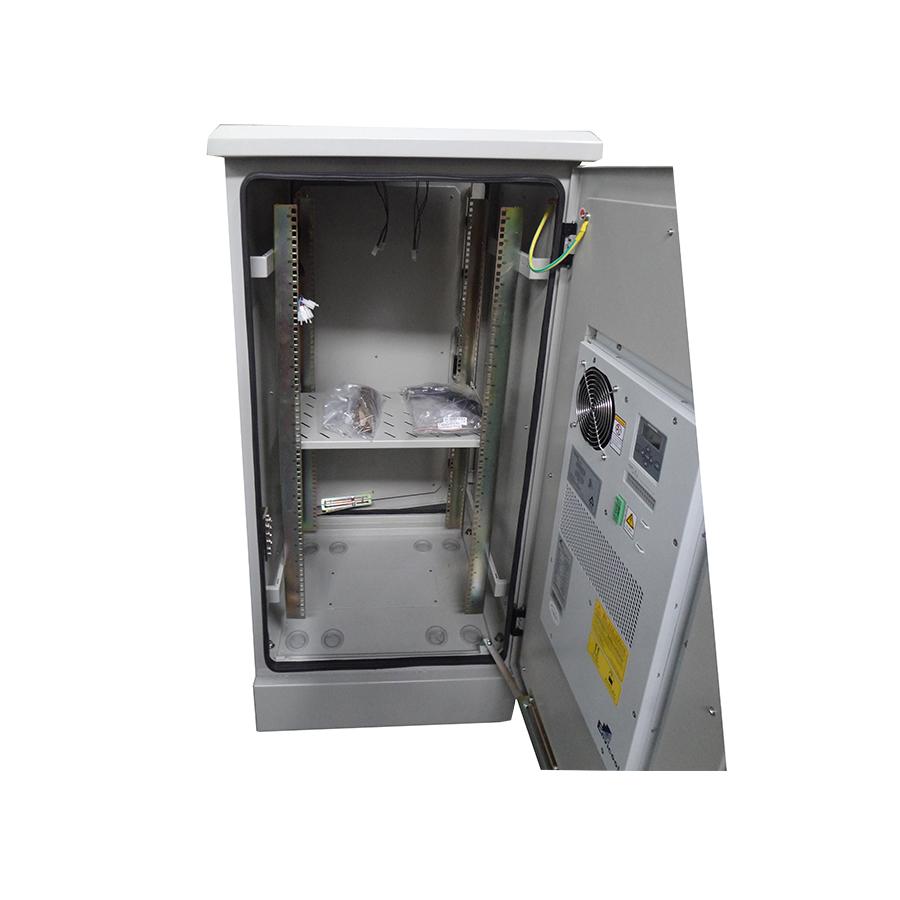

- Porta frontal com fechadura instalada com ar condicionado / trocador
- Forte parede dupla estrutura de tipo
- Perfil de montagem galvanizado/revestido a pó de 19' para instalação do dispositivo
- Design de rodapé, entrada de cabo no painel inferior, pode ser perfeitamente fixado ao chão
- O corpo interno pode ser dividido em salas diferentes - de acordo com a função
- Vários orifícios de fiação bloqueáveis na parte inferior, tamanho do orifício grande na parte inferior ajustável
- Varia a especificação de acordo com os requisitos especiais dos clientes
- periférico é opcional [sistema de iluminação, alarme de fumaça, sensor de temperatura etc.]
Serviço FAÇA SOB ENCOMENDA. O tamanho abaixo é sugerido para escolher.
Largura: 750 .800 mm
Profundidade: 750, 800 milímetros
Altura: 12U, 17U, 22U, 27U, 32U, 37U, 42U
Padrão e Matérial:
Cumprir com
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície:Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática
Material:Aço laminado a frio SPCC ou chapa zincada ou aço inoxidável
Grossura:Perfil de montagem: 2,0 mm, outros: 1,20 ~ 1,50 mm
Grau IP: IP-55 ou IP-65
Cor do corpo:RAL5012(Tampa superior e base);RAL7035(Os outros)
Condições ambientais:
Temperatura: -40°C ~+ 60°C
Umidade relativa: ≤95% (a 40°C)
Pressão atmosférica: 70kPa ~ 106kPa
Especificações Técnicas:
O grau de proteção atinge IP55.
Trabalhando com comprimento de onda de 850nm, 1310nm e 1550nm.
Pressurização entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥3000V (DC) / 1 minuto sem qualquer quebra ou descarga elétrica.
Resistência de isolamento entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥20.000M Ω/ 500V (CC).
Cada superfície do gabinete pode suportar uma pressão vertical superior a 980N.
A parte mais externa da porta pode suportar uma pressão vertical superior a 200N quando a porta está aberta.
A posição de fixação do cabo pode suportar uma força de tração axial de 1000N, bem como três vezes de torção reciclável de ±90°.
Durabilidade mecânica: Nenhum dano para todos os conectores e adaptadores após 500 vezes de acoplamento.
Visualização de amostra:
WebiTserviços de telecomunicações
Serviço de amostra: Coletaremos algumas taxas de amostra e reembolsaremos após você fazer o pedido.
Suporte ao design do pacote: Temos equipe de marca para seu design personalizado.
Perguntas frequentes
1) Para que serve este gabinete?
---Para telecomunicações e usado externamente com IP65.
2) Qual é o seu prazo comercial?
---EXW, FOB, CNF, CIF tudo bem.
3) O que é o Porto de Carregamento?
--- Porto de Ningbo ou Xangai.
4) Qual é o seu MOQ?
--- MOQ da maioria dos nossos produtos é 5 unidades, itens diferentes serão diferentes. Indicamos o MOQ para cada item da lista de preços.
5) Qual é a garantia do seu produto?
---Como mercado europeu, temos CE RoHS e outros padrões de segurança internacionais para nossos produtos.
---Como outro mercado, certificado de padrão de segurança internacional também é fornecido.
Materiais | Chapa galvanizada, aço inoxidável (201/304/316) |
Grossura | 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm e etc estão disponíveis para serem projetados para o material usado |
Processamento | Corte a laser, perfuração CNC, dobra CNC, soldagem, estampagem, etc. |
Tratamento de superfície | Pintura, pintura eletrostática a plasma, galvanização a quente, revestimento em pó, polimento, escovação, cataforese, etc. |
Certificação | CE, ROHS, GV, ISO, REACH |
Prazo de entrega | 30 dias após o depósito recebido |
Arquivos disponíveis | Trabalhos sólidos, Auto CAD, PDF |
Marca | WebiTelecomunicações |
PI | IP55,65 e 66 |
Impermeável | 0,2Mpa, 10mm/min,30min, Suportar pressão de água 0,2Mpa; Intensidade de pulverização de água: 10 mm/min. (por 30 min) Nenhum vazamento dentro |
Principais clientes | Doméstico, Médio Oriente, Norte da Europa, África |
Campos de aplicação | Usado para instalar bateria de armazenamento e equipamentos de 19 polegadas, 21 polegadas, 23 polegadas e etc. |
Tipo | Ventilador de resfriamento AC | Trocador de calor | Ar condicionado | TÉCNICO |
Estrutura | A estrutura pode ser projetada para satisfazer as necessidades dos clientes |
Resistência de Isolamento | >1000MV/500VCC |
Suportar Tensão | >3000VDC/min e sem quebra de arco elétrico |
Pacote | Pacote com caixa de papel duro, caixa de madeira compensada, caixa de madeira, caixa de madeira de fumigação selada livre de insetos, Embalagem neutra, plástico bolha dentro da embalagem, caixa PE, EPE, palete e etc. mediante solicitação do cliente |
Fabricação por contrato | Serviço OEM, serviço de design, etiqueta do comprador oferecida |
Rev. Parar temp. de ar-condicionado, ventilador/calor-ex | Toda a temperatura. poderia ser projetado para satisfazer as exigências dos clientes |
Método de instalação | Instalação completa do módulo (colocação aérea, colocação de piper, enterramento direto) |
Gabinete externo de rua IP55 de 19 polegadas com trocador de calor
O WB-OD-A segue o sistema padronizado do Código de Proteção Internacional da IEC para medir capacidades.
O Código IP reflete o grau de proteção como “IP” seguido de dois números;
o primeiro dígito mostra até que ponto os invólucros estão protegidos contra partículas/poeira e a proteção de terceiros contra perigos fechados.
O segundo dígito indica a extensão da proteção contra a água.
Possuímos gabinetes IP65 que oferecem proteção completa contra partículas/poeira e um controle rigoroso de proteção contra água. Como todos os nossos gabinetes observam rigorosamente os padrões, você pode esperar gabinetes para ambientes externos de primeira linha e com preços competitivos.
IP65= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bocal contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Personalizado com recortes, isolamento, dobradiças, travas ou fechaduras
IP55= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bico contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Nossos invólucros à prova de intempéries são a solução para produtos em ambientes industriais com altas demandas de segurança, durabilidade, confiabilidade e economia de custos para o usuário final.
• Segurança - testado e aprovado por laboratórios de testes terceirizados.
• Durabilidade - os materiais utilizados proporcionam alta durabilidade em condições e ambientes difíceis.
• Confiabilidade - contatos de alta qualidade garantem confiabilidade. (IP55 ou superior)
• Economia de custos - projetado para instalação rápida e fácil.
• Construção - Corpo e porta/tampa são formados em aço laminado a frio de calibre 16 ou 18. (1,0/1,2mm)
- com porta interna removível em chapa de aço, ajustável em profundidade
- O painel interno removível é formado por chapa galvanizada de calibre 14 ou 16
- Fornecido hardware de aterramento e montagem em painel.
Características
- Porta frontal com fechadura instalada com ar condicionado / trocador
- Forte parede dupla estrutura de tipo
- Perfil de montagem galvanizado/revestido a pó de 19' para instalação do dispositivo
- Design de rodapé, entrada de cabo no painel inferior, pode ser perfeitamente fixado ao chão
- O corpo interno pode ser dividido em salas diferentes - de acordo com a função
- Vários orifícios de fiação bloqueáveis na parte inferior, tamanho do orifício grande na parte inferior ajustável
- Varia a especificação de acordo com os requisitos especiais dos clientes
- periférico é opcional [sistema de iluminação, alarme de fumaça, sensor de temperatura etc.]
Serviço FAÇA SOB ENCOMENDA. O tamanho abaixo é sugerido para escolher.
Largura: 750 .800 mm
Profundidade: 750, 800 milímetros
Altura: 12U, 17U, 22U, 27U, 32U, 37U, 42U
Padrão e Matérial:
Cumprir com
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;Padrão GB/T3047.2-92 e padrão ETSI.
Acabamento de superfície:Desengorduramento, decapagem ácida, prevenção de ferrugem e parkerização, limpeza com água pura, revestimento em pó de eletricidade estática
Material:Aço laminado a frio SPCC ou chapa zincada ou aço inoxidável
Grossura:Perfil de montagem: 2,0 mm, outros: 1,20 ~ 1,50 mm
Grau IP: IP-55 ou IP-65
Cor do corpo:RAL5012(Tampa superior e base);RAL7035(Os outros)
Condições ambientais:
Temperatura: -40°C ~+ 60°C
Umidade relativa: ≤95% (a 40°C)
Pressão atmosférica: 70kPa ~ 106kPa
Especificações Técnicas:
O grau de proteção atinge IP55.
Trabalhando com comprimento de onda de 850nm, 1310nm e 1550nm.
Pressurização entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥3000V (DC) / 1 minuto sem qualquer quebra ou descarga elétrica.
Resistência de isolamento entre o dispositivo de aterramento de proteção de alta tensão da estrutura e a estrutura: ≥20.000M Ω/ 500V (CC).
Cada superfície do gabinete pode suportar uma pressão vertical superior a 980N.
A parte mais externa da porta pode suportar uma pressão vertical superior a 200N quando a porta está aberta.
A posição de fixação do cabo pode suportar uma força de tração axial de 1000N, bem como três vezes de torção reciclável de ±90°.
Durabilidade mecânica: Nenhum dano para todos os conectores e adaptadores após 500 vezes de acoplamento.
Visualização de amostra:
WebiTserviços de telecomunicações
Serviço de amostra: Coletaremos algumas taxas de amostra e reembolsaremos após você fazer o pedido.
Suporte ao design do pacote: Temos equipe de marca para seu design personalizado.
Perguntas frequentes
1) Para que serve este gabinete?
---Para telecomunicações e usado externamente com IP65.
2) Qual é o seu prazo comercial?
---EXW, FOB, CNF, CIF tudo bem.
3) O que é o Porto de Carregamento?
--- Porto de Ningbo ou Xangai.
4) Qual é o seu MOQ?
--- MOQ da maioria dos nossos produtos é 5 unidades, itens diferentes serão diferentes. Indicamos o MOQ para cada item da lista de preços.
5) Qual é a garantia do seu produto?
---Como mercado europeu, temos CE RoHS e outros padrões de segurança internacionais para nossos produtos.
---Como outro mercado, certificado de padrão de segurança internacional também é fornecido.
Materiais | Chapa galvanizada, aço inoxidável (201/304/316) |
Grossura | 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm e etc estão disponíveis para serem projetados para o material usado |
Processamento | Corte a laser, perfuração CNC, dobra CNC, soldagem, estampagem, etc. |
Tratamento de superfície | Pintura, pintura eletrostática a plasma, galvanização a quente, revestimento em pó, polimento, escovação, cataforese, etc. |
Certificação | CE, ROHS, GV, ISO, REACH |
Prazo de entrega | 30 dias após o depósito recebido |
Arquivos disponíveis | Trabalhos sólidos, Auto CAD, PDF |
Marca | WebiTelecomunicações |
PI | IP55,65 e 66 |
Impermeável | 0,2Mpa, 10mm/min,30min, Suportar pressão de água 0,2Mpa; Intensidade de pulverização de água: 10 mm/min. (por 30 min) Nenhum vazamento dentro |
Principais clientes | Doméstico, Médio Oriente, Norte da Europa, África |
Campos de aplicação | Usado para instalar bateria de armazenamento e equipamentos de 19 polegadas, 21 polegadas, 23 polegadas e etc. |
Tipo | Ventilador de resfriamento AC | Trocador de calor | Ar condicionado | TÉCNICO |
Estrutura | A estrutura pode ser projetada para satisfazer as necessidades dos clientes |
Resistência de Isolamento | >1000MV/500VCC |
Suportar Tensão | >3000VDC/min e sem quebra de arco elétrico |
Pacote | Pacote com caixa de papel duro, caixa de madeira compensada, caixa de madeira, caixa de madeira de fumigação selada livre de insetos, Embalagem neutra, plástico bolha dentro da embalagem, caixa PE, EPE, palete e etc. mediante solicitação do cliente |
Fabricação por contrato | Serviço OEM, serviço de design, etiqueta do comprador oferecida |
Rev. Parar temp. de ar-condicionado, ventilador/calor-ex | Toda a temperatura. poderia ser projetado para satisfazer as exigências dos clientes |
Método de instalação | Instalação completa do módulo (colocação aérea, colocação de piper, enterramento direto) |
NÃO. | Item | Quantidade | Materiais | Tratamento | Observação |
1 | Quadro | 1 | Aço galvanizado de 2,0 mm | Revestido a pó | |
2 | Porta da frente | 1 | Aço galvanizado de 1,5 mm | Revestido a pó | com caixa de arquivo |
3 | Porta lateral | 2 | Aço galvanizado de 1,5 mm | Revestido a pó | não removível |
4 | Porta dos fundos | 1 | Aço galvanizado de 1,5 mm | Revestido a pó | não removível |
5 | Trancar | 1 | Aço de liga de zinco | - | Bloqueio da alça |
6 | Capa superior | 1 | Aço SPCC de 1,5 mm | Revestido a pó | Com toldo |
7 | Entrada de cabo | 4~8 | Borracha selada | - | Opcional |
8 | Prateleira | 1 | Aço galvanizado de 1,5 mm | Galvanizado | Opcional |
9 | Trilhos de 19' | 4 | Aço galvanizado de 2,0 mm | Galvanizado | |
10 | Ar condicionado | 1 | Ar condicionado 220V | - | CC opcional |
11 | Plinto | 1 | SPCC T=2,0 | Revestido a pó | 100 mm H |
NÃO. | Item | Quantidade | Materiais | Tratamento | Observação |
1 | Quadro | 1 | Aço galvanizado de 2,0 mm | Revestido a pó | |
2 | Porta da frente | 1 | Aço galvanizado de 1,5 mm | Revestido a pó | com caixa de arquivo |
3 | Porta lateral | 2 | Aço galvanizado de 1,5 mm | Revestido a pó | não removível |
4 | Porta dos fundos | 1 | Aço galvanizado de 1,5 mm | Revestido a pó | não removível |
5 | Trancar | 1 | Aço de liga de zinco | - | Bloqueio da alça |
6 | Capa superior | 1 | Aço SPCC de 1,5 mm | Revestido a pó | Com toldo |
7 | Entrada de cabo | 4~8 | Borracha selada | - | Opcional |
8 | Prateleira | 1 | Aço galvanizado de 1,5 mm | Galvanizado | Opcional |
9 | Trilhos de 19' | 4 | Aço galvanizado de 2,0 mm | Galvanizado | |
10 | Ar condicionado | 1 | Ar condicionado 220V | - | CC opcional |
11 | Plinto | 1 | SPCC T=2,0 | Revestido a pó | 100 mm H |
