Número Browse:0 Autor:editor do site Publicar Time: 2025-07-28 Origem:alimentado
Você já se perguntou como os racks de servidores estão organizados? A altura 'u ' desempenha um papel crítico nesse sistema. As unidades de rack (U) padronizam a altura dos equipamentos nos racks de servidores, garantindo compatibilidade e uso eficiente do espaço. Nesta postagem, exploraremos o que é a altura 'u ', por que isso importa e como isso ajuda a planejar a infraestrutura de TI escalável.
'U ' significa 'unidade de rack, ' Uma medição padronizada usada para definir a altura do equipamento nos racks de servidores.

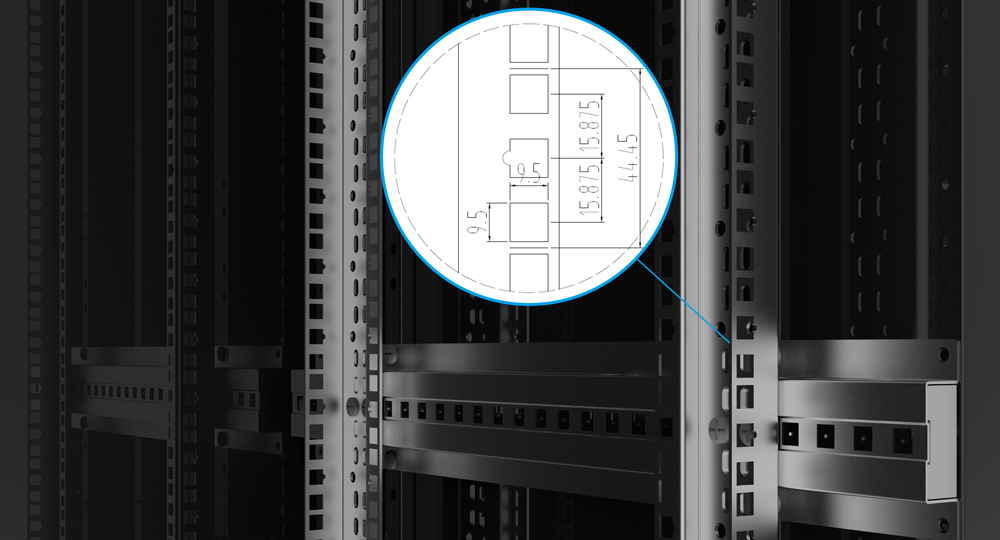

Cada 'u ' é igual a 44,45 mm, o que garante consistência em diferentes tipos de dispositivos montados em rack.
Ao padronizar a altura do equipamento, a altura 'u ' permite vários dispositivos, como servidores, roteadores e interruptores, se encaixam perfeitamente em racks.
Essa consistência garante que o hardware de diferentes fabricantes possa ser montado sem problemas, facilitando as empresas atualizar ou misturar marcas sem problemas de compatibilidade.
1U refere -se a uma unidade de rack que mede 44,45 mm) de altura.
Esse tamanho compacto é normalmente usado para dispositivos que não exigem muito espaço, mas ainda precisam ser montados em um rack de servidor. Exemplos de equipamentos que normalmente usam o espaço 1U incluem interruptores de rede, servidores compactos e alguns equipamentos de rede. Esse tamanho é perfeito para ambientes em que o espaço é limitado, mas é necessária alta funcionalidade.
2U representa 3,5 polegadas de espaço vertical em um rack.
Esse tamanho é ideal para equipamentos um pouco maiores, como servidores de gama média, fontes de alimentação ininterruptas (UPS) e sistemas de armazenamento. Os dispositivos que exigem mais espaço para maior poder de processamento, armazenamento adicional ou resfriamento avançado geralmente vêm em forma 2U. A configuração 2U atinge um equilíbrio entre a eficiência do espaço e os recursos de desempenho.
3U é de 5,25 polegadas e 4U tem 7 polegadas de altura.
Esses tamanhos são normalmente usados para sistemas de alto desempenho, servidores de armazenamento maiores ou sistemas com componentes especializados. Um rack 3U oferece amplo espaço para servidores mais poderosos e melhor fluxo de ar, enquanto um rack 4U é perfeito para sistemas maiores e avançados que precisam acomodar mais hardware ou soluções de refrigeração aprimoradas. Os dispositivos comuns em espaços 3U ou 4U incluem servidores intensivos em dados, matrizes de armazenamento corporativo e equipamentos de computação especializados.
Sim, existem racks maiores que 4U, como 6U, 9U e 12U.
Essas configurações maiores são essenciais para configurações avançadas, como chassi do servidor Blade, sistemas de armazenamento de alta capacidade ou equipamento que precisa de espaço extra para cabeamento extensivo, resfriamento ou várias CPUs. Por exemplo, um rack 6U ou 9U pode ser usado para servidores que requerem vários cartões GPU, enquanto um rack 12U pode ser necessário para ambientes de computação de alto desempenho ou soluções de armazenamento de dados grandes.
Para determinar quantos espaços em U seu equipamento ocupará, comece medindo a altura de cada dispositivo em polegadas.
Por exemplo, um servidor com 3,5 polegadas de altura exigirá 2U de espaço para rack (já que 1U é igual a 1,75 polegadas). Se o seu dispositivo não for um múltiplo perfeito de 1,75 polegadas, arredondar o número inteiro mais próximo. Por exemplo, se o seu dispositivo de armazenamento mede 4,2 polegadas, ele precisará de 3U, pois cada U representa 1,75 polegadas.
Aqui está um colapso simples:
● 1u = 1,75 polegadas
● 2u = 3,5 polegadas
● 3u = 5,25 polegadas
● 4u = 7 polegadas
Depois de medir seus dispositivos, resuma os espaços U necessários para todos os itens para determinar a altura total do rack necessária. Por exemplo, se você possui um servidor 2U, uma chave 1U e uma unidade de armazenamento 3U, a altura total do rack necessária seria 6U.
Embora o cálculo do requisito de espaço atual seja importante, o planejamento para o crescimento futuro é igualmente essencial. Deixar espaço extra em seu rack oferece flexibilidade para atualizações ou novos dispositivos.
Por exemplo, se a sua configuração atual precisar de 12U, optar por um rack de 24U fornecerá espaço para novos servidores, dispositivos de armazenamento adicionais ou equipamentos de rede na linha. Esta previsão evita o incômodo de comprar um novo rack ou ter que reconfigurar sua configuração existente na hora de adicionar mais hardware.
Além disso, é uma boa prática alocar 20 a 30% do seu espaço para a expansão futura. Isso garante que você não fique sem espaço muito cedo e possa integrar facilmente novos equipamentos à medida que sua empresa ou infraestrutura de TI cresce.
A organização corretamente do seu rack de servidor por 'u ' a altura garante a máxima eficiência e acesso fácil.
Para otimizar o espaço, comece colocando equipamentos maiores na parte inferior, como dispositivos 4U ou 6U. Isso ajuda a distribuir o peso uniformemente e fornece uma base estável. Equipamentos menores, como servidores ou interruptores, podem subir mais no rack.
Ao equilibrar unidades menores e maiores, considere deixar um pouco de espaço extra entre os dispositivos. Isso não apenas facilita o gerenciamento dos cabos, mas também garante que seu rack permaneça organizado. Agrupe tipos semelhantes de equipamento para otimizar a manutenção e as atualizações.
O fluxo de ar e o resfriamento são cruciais ao organizar o equipamento por altura em U.
Deixar o espaço entre os dispositivos ajuda o ar circula -se adequadamente, evitando superaquecimento. É essencial planejar sua altura não apenas com base no tamanho do equipamento, mas também mantendo o fluxo de ar em mente. Por exemplo, se você estiver colocando servidores de alto desempenho ou sistemas de armazenamento, deixe espaço para ventilação.
Ao configurar o rack, mira lacunas entre unidades para permitir que o ar mais frio flua livremente ao redor do equipamento. O uso de painéis de fusão para espaços em U não utilizados também pode ajudar a controlar o fluxo de ar e direcioná -lo onde é mais necessário. O planejamento adequado da altura em u em relação ao resfriamento garante que seus dispositivos operem com eficiência e prolonge sua vida útil.
Sim, misturar diferentes alturas em U no mesmo rack não é apenas possível, mas também uma prática comum na organização do rack do servidor.
Ao combinar dispositivos de tamanhos U variados, você pode utilizar totalmente o espaço do rack disponível. A chave para essa configuração é o planejamento estratégico. Por exemplo, a colocação de equipamentos 4U maior na parte inferior fornece uma base estável, enquanto unidades menores, como 1U ou 2U, podem ser empilhadas no rack. Esse método maximiza o espaço, garante a distribuição de peso adequada e mantém tudo estável.
Ao organizar equipamentos de diferentes alturas em U, é essencial priorizar a estabilidade e a eficiência do espaço.
● Comece posicionando o equipamento mais pesado, como servidores 4U, na parte inferior do rack. Isso ajuda a manter o rack estável e impede o desequilíbrio mais pesado.
● Coloque os dispositivos 2U em seguida, pois normalmente exigem mais espaço, mas não são tão pesados.
● Finalmente, coloque dispositivos 1U menores na parte superior. Essas unidades compactas são ideais para a parte superior do rack, pois não adicionam muito peso.
Você também pode usar lacunas entre dispositivos para acessórios extras, como sistemas de gerenciamento de cabos ou unidades de refrigeração, aproveitando ao máximo cada centímetro de espaço.
Ao misturar alturas em U, existem algumas práticas recomendadas a seguir para manter a eficiência, a acessibilidade e o fluxo de ar adequado.
● Garanta o fluxo de ar adequado: deixe espaço suficiente entre o equipamento para permitir a circulação do ar. A superlotação pode levar ao superaquecimento.
● Use gerenciamento de cabos: para uma configuração limpa e organizada, use braços ou bandejas de gerenciamento de cabos para impedir que os cabos bloqueem o fluxo de ar e crie a desordem.
● Adicione painéis de derivação: quando alguns espaços em U não são usados, os painéis de blanking ajudam o fluxo de ar direto na direção certa e a melhorar a eficiência de resfriamento.
● Torne os dispositivos acessíveis: instale dispositivos que precisam de manutenção ou monitoramento regulares, como interruptores 1U, na parte superior do rack para facilitar o acesso.
● Equilibre a carga: evite colocar todos os dispositivos pesados na parte superior. Distribua o peso uniformemente para evitar a instabilidade e garantir a operação adequada do rack.
Seguindo essas diretrizes, você pode efetivamente organizar um rack multi-U, garantindo que seu equipamento permaneça frio, acessível e bem marcado.
Entender 'u ' A altura é crucial para otimizar a infraestrutura de TI. Ao selecionar os tamanhos das unidades de rack, sempre considere as necessidades atuais e o crescimento futuro. Planeje com antecedência deixando espaço extra para expansão. Certifique-se de avaliar cuidadosamente a altura de U ao configurar ou atualizar o rack do servidor para garantir a eficiência e a escalabilidade a longo prazo.
WebiT tem anos de experiência no design e fabricação de racks de servidores personalizados. Se você quiser saber mais sobre os racks de servidores, entre em contato conosco a qualquer momento com suas inguações.
R: 1U refere-se a uma medição padrão para equipamentos montados em rack, igual a 44,45 mm de altura. É comumente usado para dispositivos compactos, como interruptores de rede e pequenos servidores.
R: Sim, tamanhos de U diferentes podem ser usados no mesmo rack. O planejamento adequado garante otimização, estabilidade e fácil acesso ao equipamento.
R: Para calcular os espaços em U, meça a altura do seu equipamento e divida -se em 1,75 polegadas. Continuar para o próximo U, se necessário.
R: A altura de U é crucial para a escalabilidade, pois permite o uso eficiente de espaço e a expansão futura sem precisar de um novo rack.
