Painel de patch em branco STP de 24 portas 1U – solução profissional de organização de rede

Os data centers modernos e os armários de rede corporativa exigem largura de banda máxima, alta densidade de portas e tempo mínimo de inatividade de implantação. Os painéis de conexão perfurados 110-IDC tradicionais exigem terminações manuais tediosas que são propensas a falhas de fiação, pares divididos e desempenho inconsistente em altas frequências.

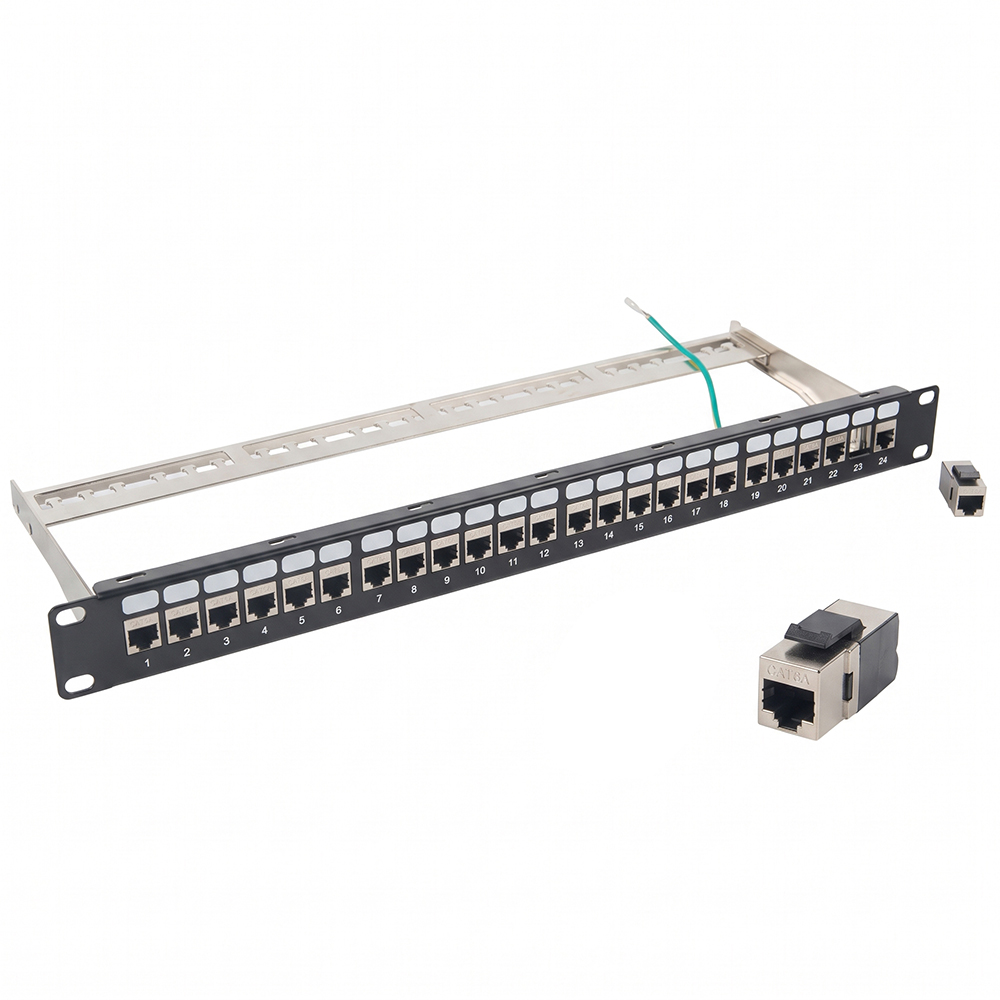

O patch panel feed-through de 24 portas WebiT® Cat6A STP resolve esses gargalos introduzindo uma arquitetura de acoplador RJ45 back-to-back de alta confiabilidade . Atendendo e excedendo as especificações de canal ANSI/TIA-568.2-D e ISO/IEC 11801 Classe $E_A$, este painel opera suavemente em frequências varridas de até 500 MHz, transportando sem esforço fluxos de dados Ethernet de 10 Gbps.

Cada porta é fortificada com uma estrutura de blindagem fundida em liga de zinco de 360° e apoiada por um fio terra integrado para serviço pesado para suprimir completamente o Alien Crosstalk (ANEXT) e o ruído eletromagnético. Esteja você dimensionando comutação top-of-rack (ToR), construindo backbones de rede médica de alta confiabilidade ou gerenciando pontos de acesso sem fio PoE++ de alta potência, o WebiT fornece uma plataforma de conexão cruzada de cobre de nível empresarial e preparada para o futuro.

Características

• Implantação Plug & Play 100% sem ferramentas:

  Elimina a necessidade de ferramentas de impacto de impacto 110 ou Krone. Basta conectar patch cords macho RJ45 nas portas frontal e traseira. Reduz o tempo de instalação no local e de testes em campo em até 70%.

• Desempenho 10GBASE-T a 500 MHz:

  Projetado especificamente para redes Categoria 6A 10 Gigabit. Totalmente compatível com cabeamento estruturado Cat6, Cat5e e Cat5, garantindo atualizações de rede em fases contínuas.

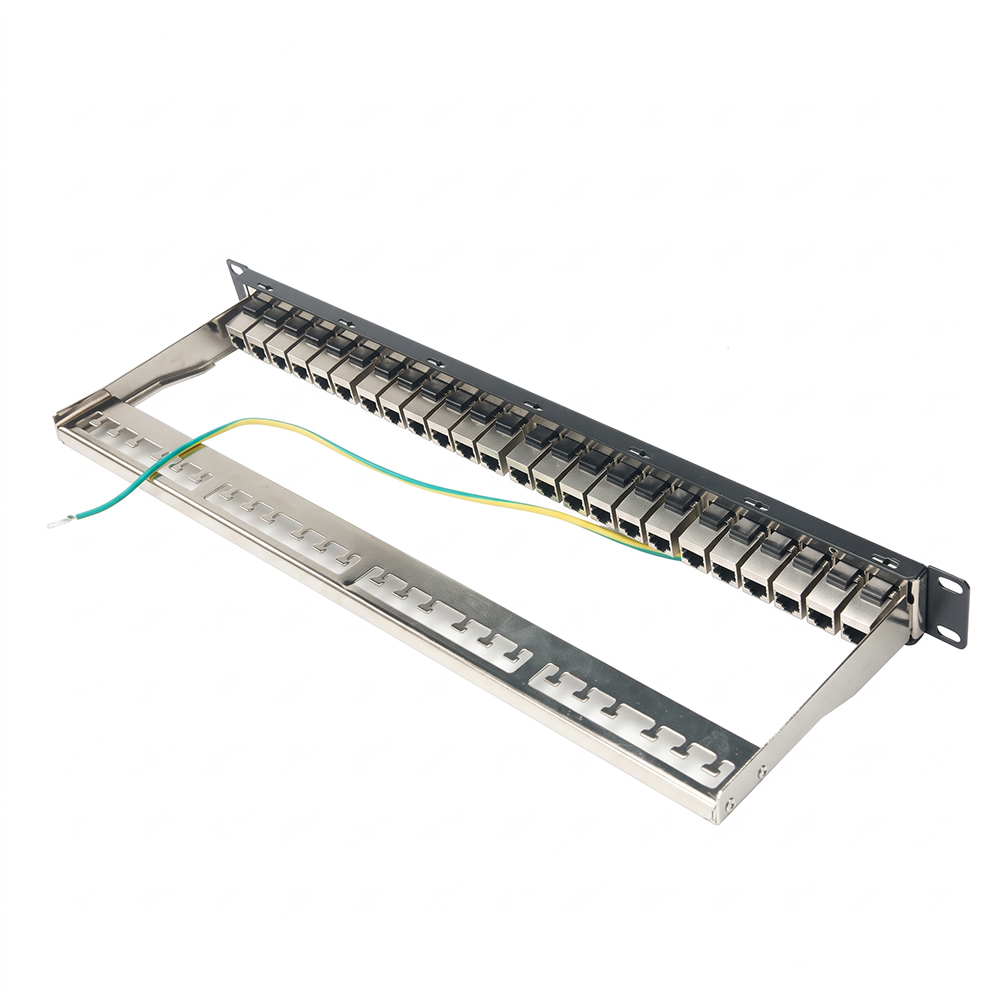

• Blindagem e aterramento fundidos em 360°:

  Cada acoplador em linha RJ45 é fechado em um invólucro robusto fundido em liga de zinco. Juntamente com um fio terra 18 AWG integrado, ele estabelece uma blindagem Faraday impenetrável contra interferência RFI/EMI externa e diafonia de canal interno.

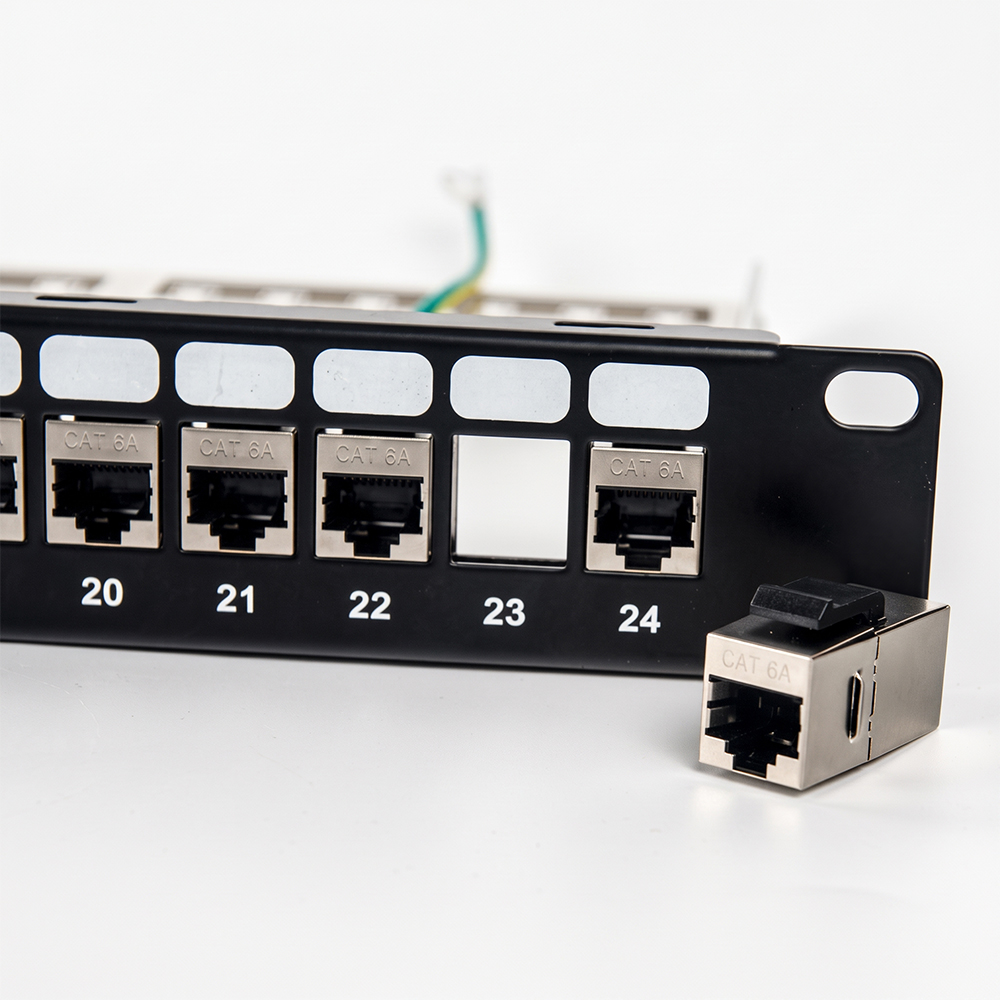

• Acopladores modulares snap-in/snap-out:

  Os acopladores podem ser retirados sem esforço e sem ferramentas, permitindo trocas instantâneas de portas, reconfiguração de campo e movimentos, adições e alterações (MACs) simplificados.

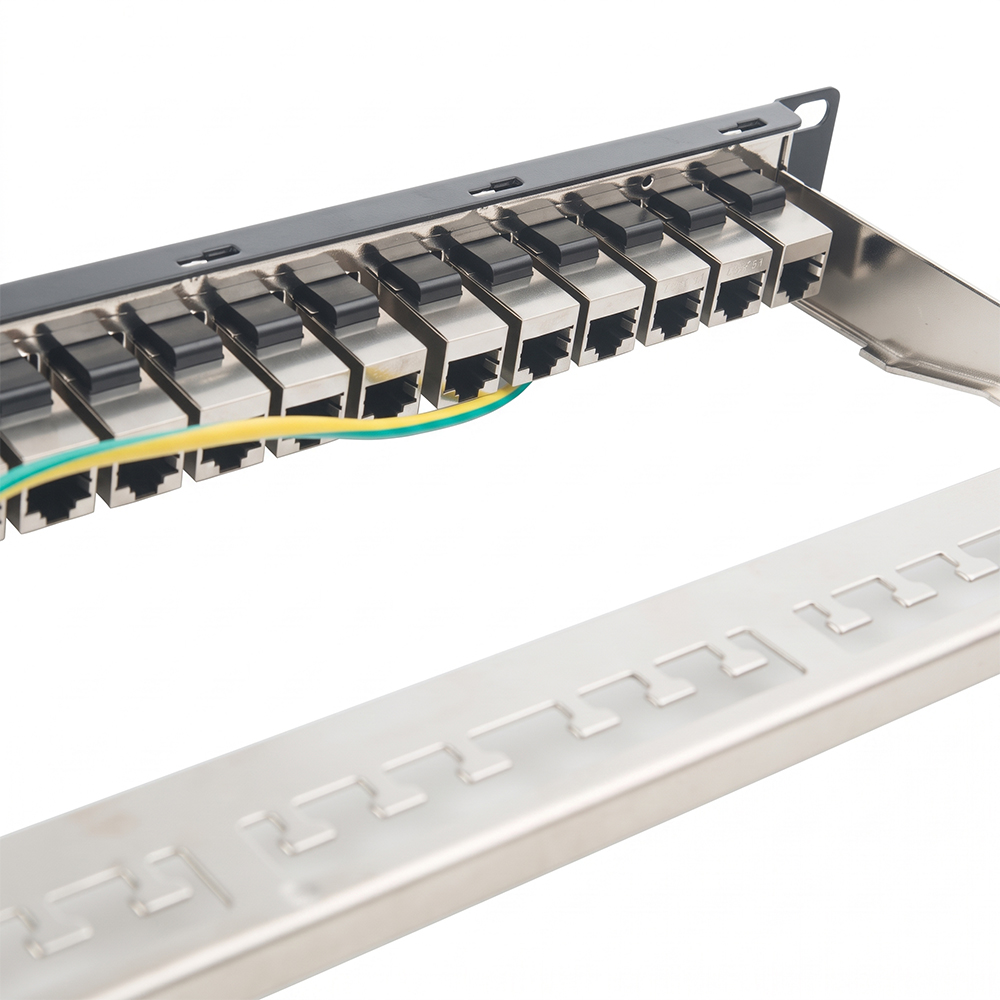

• Barra removível de gerenciamento de alívio de tensão do cabo:

  Inclui um suporte de aço traseiro resistente com ranhuras de ancoragem integradas para braçadeiras de cabos, mantendo o raio de curvatura adequado e aliviando a tensão mecânica nas portas de switch e patch.

• Pronto para PoE++ de alta potência (IEEE 802.3bt Tipo 3 e 4):

  Capaz de fornecer até 90 W–100 W de energia DC via Ethernet, perfeito para câmeras de segurança PTZ, pontos de acesso Wi-Fi 6/6E/7, videofones VoIP e automação predial inteligente.

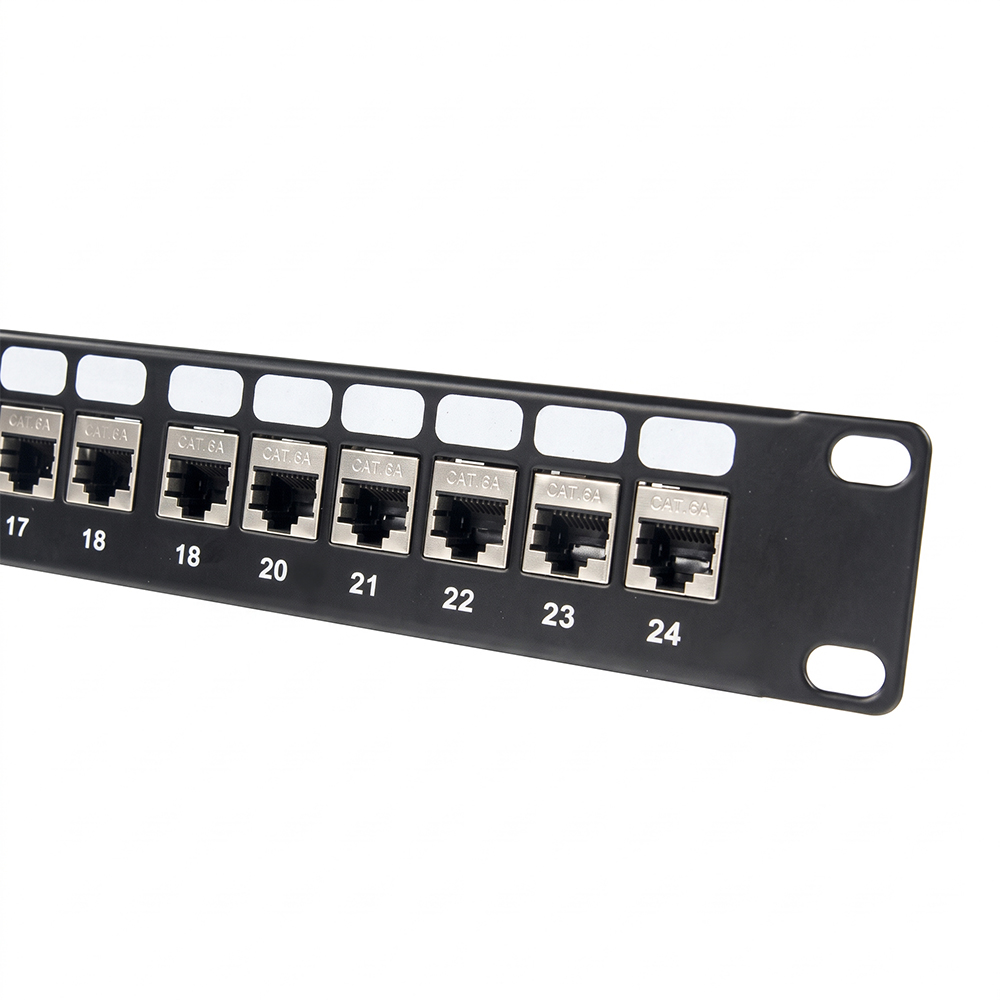

• Identificação de porta cristalina:

  Apresenta sequência numérica proeminente de 1 a 24 nas faces frontal e traseira, além de campos de etiquetagem integrados e inserções de ícones codificados por cores opcionais para rastreamento rápido de portas.

Detalhes técnicos

Aplicativo

• Computação em nuvem e data centers em hiperescala

• Sistemas de TI para saúde e laboratório

• Instituições governamentais e financeiras

• Transmissão e áudio/vídeo sobre IP (AVoIP)

• Edifícios empresariais comerciais inteligentes

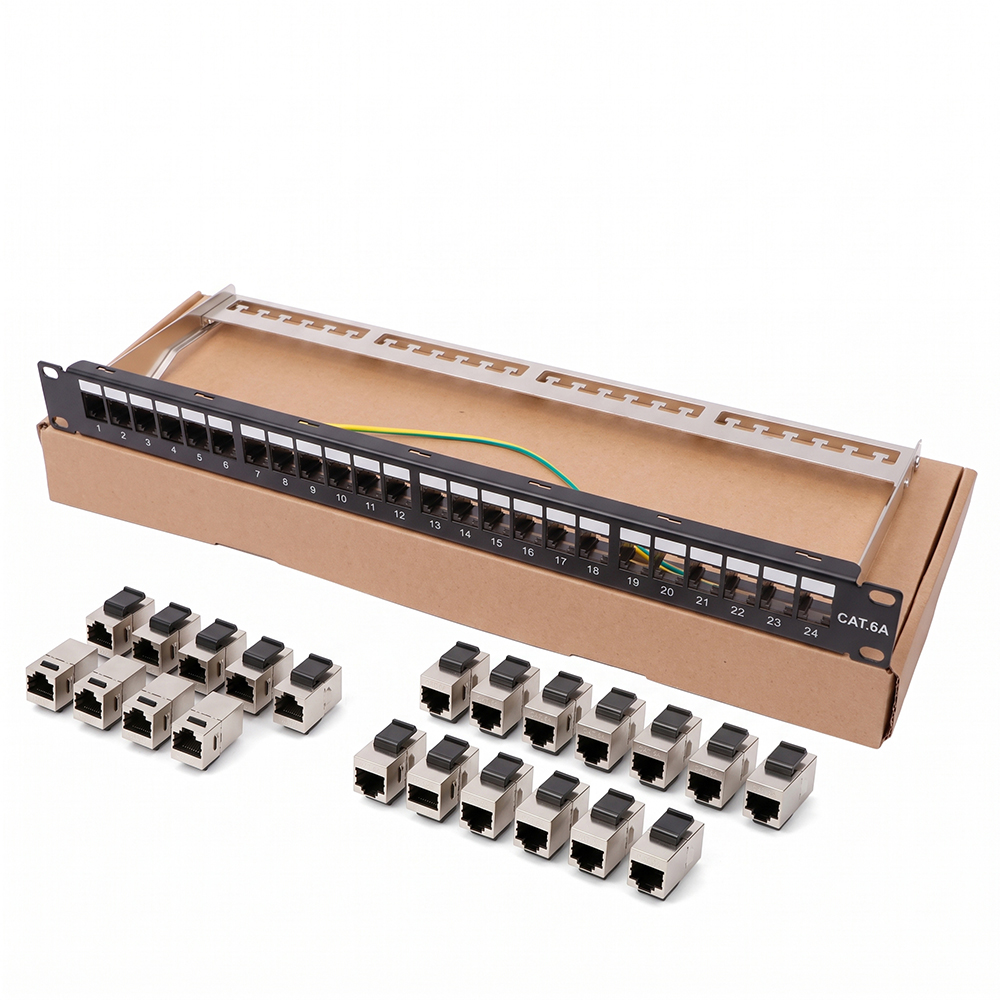

Fotos da embalagem

Patch de rede de 12 portas equipado com 4 * parafusos, 4 * abraçadeiras

Patch de rede de 24 portas equipado com 4 * parafusos, 8 * abraçadeiras

Patch de rede de 48 portas equipado com 4 * parafusos, 10 * abraçadeiras

Perguntas frequentes

Q1: Qual é a principal diferença entre um patch panel feed-through e um painel punch-down tradicional?

R: Um patch panel tradicional requer uma ferramenta punch-down 110 ou Krone para terminar pares trançados de núcleo sólido brutos em terminais IDC na parte traseira. Um patch panel de passagem (acoplador) possui conectores RJ45 fêmea na parte frontal e traseira, permitindo a conexão direta de cabos patch RJ45 pré-terminados e testados na fábrica. Isto elimina erros de fiação, mantém a geometria do par de cabos e reduz drasticamente o trabalho de campo.

P2: O uso de um acoplador em linha degrada o sinal de 10 Gbps ou introduz perda de inserção?

R: Não. Os acopladores Cat6A STP da WebiT são projetados com circuitos de compensação PCB multicamadas de alta frequência, contatos de bronze fosforoso de precisão e revestimento de ouro pesado de 50µ'. Eles atendem totalmente aos requisitos de canal ANSI/TIA-568.2-D Classe $E_A$ de até 500 MHz, garantindo zero quedas de pacotes e taxa de transferência de linha 10GBASE-T completa.

Q3: Este painel blindado é compatível com cabos Cat6 ou Cat5e não blindados (UTP)?

R: Sim. A interface RJ45 é universalmente compatível com patch cords Cat6 e Cat5e, sejam eles blindados (STP/FTP) ou não blindados (UTP). Quando cabos não blindados são conectados, o sistema opera no modo não blindado; quando cabos blindados e aterramento são usados, a proteção EMI total de 360° é ativada.

Q4: Posso substituir um acoplador individual se uma porta estiver danificada ou se eu precisar de conectores de fibra/keystone?

R: Absolutamente. Os 24 acopladores utilizam dimensões de encaixe keystone padrão. Você pode retirar qualquer acoplador individual sem retirar o painel inteiro e substituí-lo por outro acoplador Cat6A STP, keystone HDMI ou adaptador keystone de fibra óptica LC/SC.

Q5: A barra traseira de gerenciamento de cabos está incluída no pacote?

R: Sim. Cada unidade inclui uma barra traseira removível de gerenciamento de cabos de aço com revestimento em pó com slots para amarração de cabos, um fio terra 18 AWG, braçadeiras de nylon para cabos resistentes e um conjunto de 4 parafusos de rack $ imes$ M6 e porcas de gaiola para instalação imediata.
