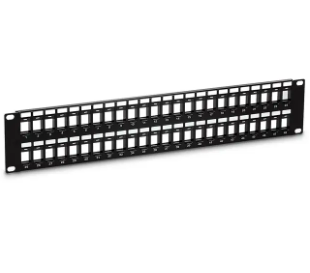

Patch Panel: O que é e por que seu data center precisa dele

Escalabilidade Superior: <\/strong> À medida que o seu negócio cresce, adicionar novas conexões é uma simples questão de terminar novas linhas em um painel novo ou existente. Você pode expandir a capacidade da sua rede sem redesenhar toda a infraestrutura de cabeamento.<\/p><\/li>

Solução de problemas simplificada: <\/strong> identificar um cabo com defeito é muito mais rápido quando você tem um layout estruturado. Os técnicos podem usar testadores nas portas do painel para verificar a integridade do sinal sem perturbar outras conexões ativas.<\/p><\/li>

Eficiência de espaço: <\/strong> Painéis de alta densidade permitem um grande número de conexões em um espaço pequeno (geralmente de 24 a 48 portas por 1U de espaço em rack), maximizando o ROI do caro espaço físico do data center.<\/p><\/li>

Gerenciamento estético e de fluxo de ar: <\/strong> O cabeamento organizado não envolve apenas aparência; é sobre física. Enormes “barragens de cabos” atrás de um rack podem bloquear os exaustores, causando superaquecimento do equipamento. Os painéis mantêm os cabos organizados, garantindo fluxo de ar ideal e eficiência de resfriamento.<\/p><\/li><\/ul>

Comparação: Conexão Direta vs. Conexão de Patch Panel<\/h3>

<\/colgroup>

Recurso<\/strong><\/p><\/td>	Conexão Direta<\/strong><\/p><\/td>	Conexão do painel de patch<\/strong><\/p><\/td><\/tr>
Manutenção<\/strong><\/span><\/p><\/td>	Difícil; requer rastreamento de cabos longos<\/span><\/p><\/td>	Fácil; todas as mudanças acontecem no painel<\/span><\/p><\/td><\/tr>
Segurança de Hardware<\/strong><\/span><\/p><\/td>	Alto risco de danos nas portas dos switches<\/span><\/p><\/td>	Baixo risco; protege hardware ativo<\/span><\/p><\/td><\/tr>
Organização<\/strong><\/span><\/p><\/td>	Propenso a \"espaguete de cabos\"<\/span><\/p><\/td>	Altamente organizado e rotulado<\/span><\/p><\/td><\/tr>
Escalabilidade<\/strong><\/span><\/p><\/td>	Limitado pelo alcance físico do cabo<\/span><\/p><\/td>	Praticamente ilimitado através de execuções estruturadas<\/span><\/p><\/td><\/tr>
Custo (longo prazo)<\/strong><\/span><\/p><\/td>	Maior devido a possíveis falhas de hardware<\/span><\/p><\/td>	Menor devido à eficiência e proteção<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Sistema de gerenciamento de cabos de patch panel<\/h2> Um sistema abrangente de gerenciamento de cabos de patch panel integra gerenciadores horizontais e verticais, anéis D e rotulagem para garantir que a camada física da rede permaneça sustentável e de alto desempenho.<\/strong><\/p> Um patch panel por si só é apenas metade da solução; deve ser combinado com ferramentas de gestão eficazes para ser verdadeiramente eficaz. Os gerenciadores de cabos horizontais são normalmente instalados acima ou abaixo de cada patch panel <\/strong><\/a> para fornecer um caminho para os patch cords alcançarem as laterais do rack. Esses gerenciadores geralmente apresentam “dedos” ou “escovas” que permitem a passagem dos cabos enquanto escondem a maior parte do fio. Isto evita que os cabos fiquem pendurados na frente de outros equipamentos, o que, de outra forma, bloquearia a visibilidade dos LEDs de status e dificultaria o acesso a outras portas.<\/p> A relação entre o patch panel e o switch <\/strong><\/a> é o ponto focal do gerenciamento de cabos. Usar patch cords codificados por cores é uma prática profissional comum. Por exemplo, cabos azuis podem ser usados ​​para dados padrão, vermelhos para câmeras de segurança e amarelos para telefones VOIP. Quando combinado com a etiqueta clara no painel frontal do patch panel, esse sistema permite que qualquer profissional de TI — mesmo aquele que não realizou a instalação original — entenda o mapa da rede com uma única olhada. Essa “inteligência visual” é um componente essencial de um data center de alto nível.<\/p> Além disso, o gerenciamento vertical de cabos desempenha um papel crucial no manuseio de grandes feixes de cabos que sobem e descem pelas laterais do rack do servidor. Esses gerenciadores garantem que os cabos mantenham um raio de curvatura adequado. Tanto para cabos de cobre quanto especialmente para cabos de fibra óptica, dobrar um fio muito bruscamente pode causar \"microfraturas\" ou atenuação do sinal, levando à perda intermitente de pacotes ou à falha total. Um sistema de gerenciamento bem projetado garante que cada cabo seja suportado e protegido contra estresse físico, garantindo a longevidade de toda a instalação da rede.<\/p> Componentes de um Sistema de Gestão Profissional<\/h3> Gerenciadores Horizontais: <\/strong> Localizados entre os painéis para direcionar os cabos aos canais verticais do rack.<\/p><\/li> Gerenciadores Verticais: <\/strong> Amplos canais nas laterais do rack para gerenciamento de grandes volumes de cabos.<\/p><\/li> Abraçadeiras e tiras: <\/strong> Use tiras de velcro (velcro) em vez de abraçadeiras plásticas para evitar aperto excessivo e danos aos cabos.<\/p><\/li> Software de etiquetagem: <\/strong> etiquetas impressas de nível profissional para as portas do painel e as extremidades de cada cabo.<\/p><\/li> Barras de suporte de cabo traseiro: <\/strong> suportes fixados na parte traseira do painel para suportar o peso do cabo permanente dos pontos de terminação.<\/p><\/li><\/ol> <\/p><\/div>"}
