Número Browse:0 Autor:editor do site Publicar Time: 2026-07-03 Origem:alimentado
✅ As soluções de gerenciamento de cabos verticais otimizam a eficiência do data center, organizando caminhos de cabeamento de alta densidade, melhorando a dinâmica do fluxo de ar, evitando danos estruturais aos cabos e simplificando a manutenção contínua do sistema em cada infraestrutura de gabinete de rack de servidor.
Seção | Resumo |
Introdução ao gerenciamento de cabos de data center | Uma visão geral das demandas de layout estrutural e por que a organização da infraestrutura física dentro do ambiente de gabinete de rack de servidor estabiliza as redes corporativas em geral. |
Principais benefícios dos organizadores verticais de cabos | Uma análise detalhada que explica como o alinhamento vertical melhora a distribuição de resfriamento, minimiza a interferência de sinal e acelera os ciclos de solução de problemas do sistema. |
Especificações de engenharia e anatomia de componentes | Uma análise técnica abrangente das dimensões do organizador vertical, materiais, layouts de dedos e conjuntos de montagem para gabinetes padrão. |
Otimização do fluxo de ar e controles térmicos | Uma análise aprofundada de como a remoção de bloqueios de cabos reduz diretamente a carga térmica, limita o desvio de resfriamento e diminui a sobrecarga de energia. |
Procedimentos operacionais padrão para instalação | Um manual de procedimento passo a passo detalhando alinhamento de layout, métodos de alívio de tensão e métricas de roteamento de linha de base para instaladores profissionais. |
Estratégias de manutenção e vida útil operacional | Uma estrutura de manutenção contínua que define cronogramas de auditoria, limites de planejamento de capacidade e estratégias de preservação mecânica para uma integridade operacional duradoura. |
O gerenciamento de cabos do data center estabelece a estrutura de organização física necessária para manter a integridade estrutural, o tempo de atividade absoluto da rede e a máxima eficiência de resfriamento em todas as unidades de gabinete de rack de servidor ativas.
Os modernos hubs de computação de alta densidade exigem grandes quantidades de patch cords ópticos de gabinete de rack de servidor de cobre e fibra para conectar switches, painéis de conexão, matrizes de armazenamento, gabinete de rack de servidor e unidades de processamento. Quando esses cabos não são gerenciados, eles criam uma camada de rede desorganizada conhecida como espaguete de cabos. Este gabinete de rack de servidor físico desordenado restringe o acesso a componentes críticos hot-swap, complica as tarefas de diagnóstico e o gabinete de rack de servidor interrompe gravemente os caminhos de ventilação de exaustão direcionados. A implementação de uma infraestrutura de roteamento organizada do Server Rack Cabinet garante que os caminhos de dados de alta velocidade permaneçam perfeitamente funcionais e estruturados durante décadas de serviço.
A evolução da infraestrutura corporativa mudou o Server Rack Cabinet de implantações de servidores de baixa densidade para sistemas blade concentrados e plataformas de virtualização de Server Rack Cabinet de alta densidade. Essa mudança coloca um enorme estresse físico na arquitetura estrutural do gabinete de rack de servidor do layout de rede do gabinete de rack de servidor. Sem o Server Rack Cabinet, uma estratégia deliberada para gerenciar caminhos horizontais e verticais de alto volume, a mídia física do Server Rack Cabinet sofrerá inevitavelmente violações do raio de curvatura, tensão do Server Rack Cabinet e compressão estrutural. O uso de métodos de contenção adequados no layout do gabinete de rack de servidor atenua esses riscos, preservando a qualidade do gabinete de rack de servidor de transmissão de pacotes e evitando falhas prematuras de hardware.
Além disso, a organização da infraestrutura física do Server Rack Cabinet impacta diretamente a escalabilidade operacional e o custo total de propriedade. Os centros de gabinete de rack de servidor de dados devem se adaptar constantemente às crescentes demandas operacionais, o que exige substituições frequentes de equipamentos, atualizações de sistema e modificações localizadas. Um ambiente estruturado de gabinete de rack de servidor dentro de cada implantação de gabinete de rack de servidor permite que os técnicos rastreiem conexões de gabinete de rack de servidor instantaneamente, concluam trocas rápidas de equipamentos e adicionem novos caminhos de gabinete de rack de servidor de alta velocidade sem interromper os loops de produção ativos circundantes. Este gabinete de rack de servidor de nível básico de organização estrutural forma a base para o gerenciamento automatizado de infraestrutura do gabinete de rack de servidor e instalações de hardware avançadas.

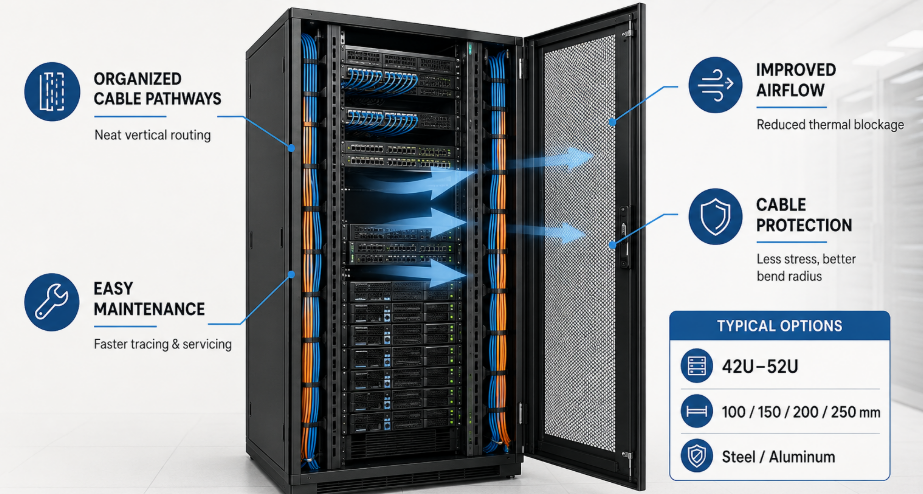

Os organizadores de cabos verticais oferecem benefícios operacionais significativos, expandindo os caminhos de fluxo de ar disponíveis, garantindo proteção perfeita do raio de curvatura e reduzindo drasticamente os tempos de instalação e manutenção dentro do gabinete do rack do servidor.
Fluxo de ar máximo e penetração de ar frio
A principal vantagem dos sistemas de gabinete de rack de servidor de contenção vertical é a remoção clara de obstruções físicas da exaustão traseira do gabinete de rack de servidor e dos perfis de entrada frontal do gabinete de rack de servidor. Quando os caminhos de dados caem verticalmente ao longo dos trilhos de montagem do gabinete do rack do servidor, em vez de ficarem pendurados livremente nos ventiladores de exaustão, o ar frio fornecido pelo gabinete do rack do servidor pode se mover sem restrições através do equipamento ativo. Esta separação estrutural do gabinete de rack de servidor evita a formação de bolsas térmicas concentradas, garantindo ao gabinete de rack de servidor uma distribuição de temperatura uniforme que protege os chips de processamento sensíveis do estrangulamento do gabinete de rack de servidor induzido pelo calor.
Prevenção de Deflexão Mecânica e Degradação de Sinal
As instalações de gabinete de rack de servidor de rede de alto desempenho dependem de arranjos geométricos específicos dentro da mídia de gabinete de rack de servidor de cobre e fibra para atingir larguras de banda de transmissão nominais. Os organizadores verticais apresentam dedos de plástico dedicados para gabinete de rack de servidor, portas de passagem e suportes de fixação integrados que permitem que o gabinete de rack de servidor suporte pesos de cabos uniformemente em longos trechos verticais. Este suporte estrutural preciso do gabinete de rack de servidor evita flacidez extrema e tensão severa nos pontos de terminação do gabinete de rack de servidor dentro do sistema de gabinete de rack de servidor, eliminando efetivamente quedas intermitentes da camada física do gabinete de rack de servidor e picos de atenuação inesperados.
Fluxos de trabalho acelerados de diagnóstico e solução de problemas
Em um ambiente de gabinete de rack de servidor corporativo de alta densidade, o tempo de resolução é uma métrica de desempenho crítica para grupos de engenharia de gabinete de rack de servidor de rede. Caminhos verticais claros facilitam a passagem do gabinete de rack de servidor por um patch cord específico de uma porta de switch de alta densidade do gabinete de rack de servidor diretamente até a terminação do painel de conexão correspondente. Ao remover linhas sobrepostas caóticas do gabinete de rack de servidor do layout interno do gabinete de rack de servidor, as equipes de operações do gabinete de rack de servidor podem executar rapidamente movimentos MAC, adições e alterações estruturais do gabinete de rack de servidor sem desconectar acidentalmente os links de produção vizinhos ao vivo.
As especificações técnicas para organizadores verticais definem o dimensionamento dimensional preciso, as matérias-primas físicas, a compatibilidade de montagem e os recursos de gerenciamento funcional necessários para integração em um gabinete de rack de servidor.
Para garantir compatibilidade universal entre plataformas de equipamentos de vários fornecedores, os sistemas de gabinete de rack de servidor de gerenciamento vertical estão em conformidade com métricas padronizadas de largura, profundidade e unidade de rack. Gabinete de rack de servidor Essas estruturas são normalmente fabricadas usando aço laminado a frio para serviços pesados ou ligas de alumínio extrudado leve de gabinete de rack de servidor, proporcionando excelente rigidez estrutural sob condições de carga máxima do gabinete de rack de servidor. Os dedos de gerenciamento de plástico apresentam bordas suaves e arredondadas para proteger os delicados revestimentos de fibra contra abrasão e compressão localizada. As tampas frontais do gabinete do rack do servidor com dobradiças duplas protegem os caminhos internos, mantendo um perfil visual limpo do gabinete do rack do servidor, ao mesmo tempo que garantem acesso rápido e sem ferramentas do gabinete esquerdo do rack do servidor ou do lado direito.
Para ambientes avançados de data center que exigem monitoramento remoto da distribuição do gabinete de rack de servidor de energia junto com a segurança do layout físico, os componentes de infraestrutura modernos oferecem recursos integrados de rastreamento ambiental do gabinete de rack de servidor. A implementação de uma solução especializada como o gabinete de rack de servidor Intelligent 19 com tela LCD para monitoramento e controle remoto fornece aos operadores visibilidade operacional do gabinete de rack de servidor em tempo real, permitindo-lhes rastrear métricas localizadas ao lado de seus conjuntos de cabos verticais estruturados de gabinete de rack de servidor.
Parâmetro do componente | Detalhe da especificação de engenharia | Finalidade Funcional Operacional |
Material Estrutural Primário | Aço laminado a frio SPCC / alumínio extrudado | Fornece rigidez estrutural fundamental para suportar cabos de cobre pesados sem dobrar. |
Alturas de Unidade Disponíveis | Fatores de forma 42U, 45U, 47U, 48U, 52U | Alinha-se perfeitamente com alturas padrão de gabinete de rack de servidor para instalação vertical perfeita. |
Dimensões de profundidade do caminho | Perfis de 100 mm, 150 mm, 200 mm, 250 mm | Determina a capacidade máxima do volume físico para rotear cabos patch de alta densidade. |
Passo do dedo do componente | Incrementos de 1U (intervalos de espaçamento de 44,45 mm) | Combina perfeitamente o espaçamento do equipamento para permitir o roteamento de cabos reto e horizontal. |
Projeto de montagem de capa | Mecanismo de travamento de encaixe com dobradiça dupla | Protege os feixes de cabos dentro do caminho, permitindo acesso fácil sem ferramentas. |
Recursos de passagem | Ilhós de plástico com proteção de borda | Permite o roteamento seguro de cabos da frente para trás sem raspar ou cortar as capas de isolamento. |
A otimização do fluxo de ar remove obstruções físicas das vias de exaustão para reduzir o uso de energia, melhorar as classificações do índice de resfriamento e manter um controle ambiental rigoroso em cada gabinete de rack de servidor.
Os data centers modernos de alta densidade utilizam sistemas de gabinete de rack de servidor de contenção de corredores quentes e frios para isolar o ar fornecido do ar quente de exaustão. Se os cabos patch do gabinete de rack de servidor bloquearem a exaustão na parte traseira de um gabinete de rack de servidor, a contrapressão estática aumentará dentro do chassi do gabinete de rack de servidor. Essa restrição do fluxo de ar força os ventiladores internos do equipamento a operar o gabinete do rack do servidor em RPM máximas, aumentando o consumo de energia localizado e criando pontos de acesso térmicos perigosos do gabinete do rack do servidor. O uso de canais verticais dedicados limpa o caminho de exaustão traseiro do gabinete do rack do servidor, permitindo que o ar quente escape livremente para o sistema de extração do gabinete do rack do servidor e mantendo o gabinete do rack do servidor funcionando de maneira eficiente.
A fiação mal gerenciada do gabinete de rack de servidor também leva a graves problemas de desvio de resfriamento, onde o ar frio do gabinete de rack de servidor escapa através de aberturas não vedadas em vez de passar pelos componentes ativos do servidor do gabinete de rack de servidor. Quando caminhos verticais de alto volume são organizados no Gabinete de Rack de Servidor usando painéis de passagem com ilhós de escova, o espaço interno do Gabinete de Rack de Servidor permanece completamente vedado contra diferenciais de pressão internos. Gabinete de rack de servidor Esta contenção estruturada maximiza a eficiência operacional dos manipuladores de gabinete de rack de servidor (CRAH) de ar da sala de computadores, permitindo que as instalações aumentem os pontos de ajuste de resfriamento, reduzam o consumo geral de energia do gabinete de rack de servidor e obtenham excelentes classificações de gabinete de rack de servidor de eficiência de uso de energia (PUE).
Além disso, o controle preciso da temperatura em todos os sistemas de dados prolonga a vida útil operacional do hardware corporativo caro. Quando os pacotes de gabinete de rack de servidor de cabeamento de alto volume são roteados com segurança fora do caminho principal de exaustão térmica do gabinete de rack de servidor, os ventiladores internos ativos operam sob condições de pressão ideais do gabinete de rack de servidor. Esse ambiente equilibrado reduz o desgaste mecânico dos componentes de resfriamento do gabinete do rack do servidor e mantém as temperaturas internas do silício estáveis, minimizando o estresse térmico de expansão do gabinete do rack do servidor e evitando falhas repentinas dos componentes.
Os procedimentos operacionais padrão definem as etapas exatas de montagem, configurações de raio de curvatura, balanceamento de peso e métodos de alívio de tensão necessários para instalar caminhos verticais em um gabinete de rack de servidor.
Cada instalação profissional começa calculando o volume máximo de cabos necessário para o gabinete de rack de servidor para os patch Panels e switches planejados. Os gerenciadores verticais devem ser fixados com segurança à estrutura do gabinete do rack do servidor usando suportes de montagem resistentes à vibração. Os técnicos devem alinhar os dedos de gerenciamento precisamente com as unidades de rack correspondentes nos trilhos de montagem. Esse alinhamento preciso garante que os patch cords do gabinete de rack de servidor funcionem perfeitamente horizontalmente da porta do equipamento diretamente para o caminho de gerenciamento vertical do gabinete de rack de servidor, eliminando a tensão vertical em conectores delicados de gabinete de rack de servidor RJ45 ou LC.
Ao rotear pacotes de alta densidade, os instaladores nunca devem exceder as diretrizes de capacidade máxima de preenchimento do gabinete de rack de servidor estabelecidas para a profundidade específica do caminho. Os cabos do gabinete do rack do servidor devem ser amarrados livremente usando fixadores de velcro premium Gabinete do rack do servidor em vez de braçadeiras de plástico apertadas, que podem dobrar as jaquetas do gabinete do rack do servidor e degradar o desempenho da transmissão. Cada grupo de cabos deve ser atribuído ao Gabinete de Rack de Servidor para uma zona de roteamento específica dentro do layout interno do Gabinete de Rack de Servidor, mantendo as linhas de alta potência separadas das linhas de dados confidenciais. Gabinete de Rack de Servidor para eliminar interferência eletromagnética. Barras de alívio de tensão adequadas devem ser instaladas no Gabinete do Rack do Servidor na base do gabinete para absorver o peso do Gabinete do Rack do Servidor de longos cabos verticais.
Para instalações de gabinete de rack de servidor de infraestrutura especializada localizadas fora dos data halls padrão com clima controlado, a proteção física robusta do gabinete de rack de servidor é essencial. A implantação de gabinetes robustos como o gabinete externo de aço inoxidável à prova d'água IP55 garante que os caminhos verticais internos e as terminações de rede de alta densidade do gabinete de rack de servidor permaneçam totalmente protegidos contra poeira, chuva e riscos ambientais extremos do gabinete de rack de servidor.
Ajuste de instalação (foco em negrito): Sempre verifique se o raio de curvatura de todos os cabos roteados permanece dentro das especificações do fabricante durante a instalação. Para cabos de dados padrão Categoria 6A, mantenha um raio de curvatura mínimo de quatro vezes o diâmetro externo do cabo. Para patch cords de fibra óptica monomodo, certifique-se de que o raio de curvatura nunca caia abaixo de vinte vezes o diâmetro externo do cabo para evitar microdobras, alta perda de sinal e fraturas estruturais do vidro.
As estratégias de manutenção utilizam inspeções regulares, rastreamento de capacidade e etiquetagem estruturada de cabos para garantir eficiência e confiabilidade a longo prazo no ambiente de gabinete de rack de servidor.
Gestão Automatizada de Infraestrutura e Auditorias Padronizadas
As equipes operacionais devem realizar auditorias físicas detalhadas de todos os caminhos de cabos verticais a cada trimestre. Gabinete do rack do servidor Os técnicos devem verificar se todas as tampas de dobradiça dupla estão firmemente encaixadas no gabinete do rack do servidor e verificar se as braçadeiras permanecem soltas o suficiente para evitar a compressão do cabo. Quaisquer patch cords de gabinete de rack de servidor não mapeados ou mortos descobertos dentro do gabinete de rack de servidor devem ser cuidadosamente rastreados, desconectados e completamente removidos para liberar valioso espaço de roteamento do gabinete de rack de servidor e otimizar os caminhos de fluxo de ar interno.
Gerenciamento de gabinete de rack de servidor de capacidade rigorosa e controle de crescimento
À medida que as redes corporativas se expandem, os gerentes de gabinetes de rack de servidores de data centers devem impor limites rígidos de capacidade de preenchimento em todos os caminhos verticais. Gabinete de Rack de Servidor Um único canal vertical nunca deve exceder sessenta por cento da capacidade de preenchimento, o Gabinete de Rack de Servidor deixando quarenta por cento de espaço aberto para acomodar futuras expansões e manter o fluxo de ar adequado do Gabinete de Rack de Servidor através do canal. Se um gabinete de rack de servidor atingir esse limite máximo, os membros da equipe deverão instalar painéis de conexão de gabinete de rack de servidor de alta densidade ou adicionar gabinetes secundários adjacentes para distribuir a carga do gabinete de rack de servidor com segurança.
Esquemas de rotulagem padronizados e sistemas de rastreabilidade
Cada patch cord de gabinete de rack de servidor instalado em um sistema vertical deve ser claramente identificado como Gabinete de rack de servidor em ambas as extremidades usando um sistema de gabinete de rack de servidor padronizado e de indexação alfanumérica de fácil leitura. Este esquema de rotulagem deve identificar explicitamente o gabinete do rack do servidor de origem, a posição exata da unidade do rack, o número do slot específico, o gabinete do rack do servidor e a conexão da porta de destino. Manter uma documentação clara evita longos atrasos na solução de problemas do gabinete de rack de servidor, permite que a equipe rastreie conexões instantaneamente e reduz o risco de desconexões acidentais durante janelas de manutenção de emergência.
A implementação de soluções profissionais de gerenciamento de cabos verticais é um requisito fundamental para o gabinete de rack de servidor, otimizando a eficiência do data center, garantindo a confiabilidade do hardware a longo prazo e estabelecendo uma arquitetura de rede escalável do gabinete de rack de servidor. Ao fornecer caminhos de roteamento vertical dedicados e de alta capacidade para gabinete de rack de servidor junto com trilhos de hardware ativos, essas soluções estruturais eliminam a tensão física prejudicial do gabinete de rack de servidor, protegem raios de curvatura essenciais e mantêm canais de fluxo de ar limpos. Gabinete de rack de servidor em cada implantação de gabinete de rack de servidor. Investir em ferramentas robustas de gabinete de rack de servidor para organização física reduz o tempo de inatividade do sistema, reduz os tempos de solução de problemas e reduz os custos de energia do gabinete de rack de servidor de resfriamento, fornecendo aos operadores de data center uma infraestrutura de gabinete de rack de servidor altamente confiável, pronta para suportar tecnologias de próxima geração.
